MEDIAEDGE

ライブエンコーダーボックス

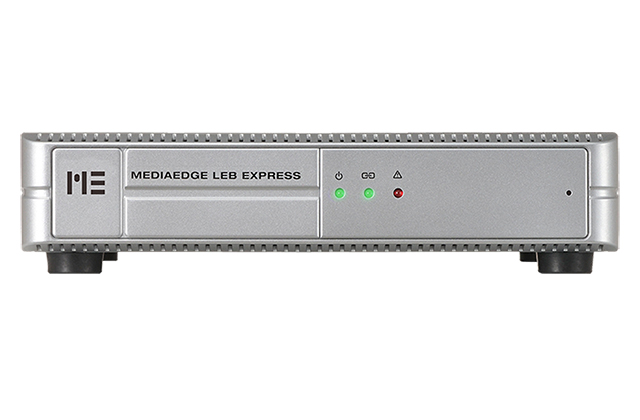

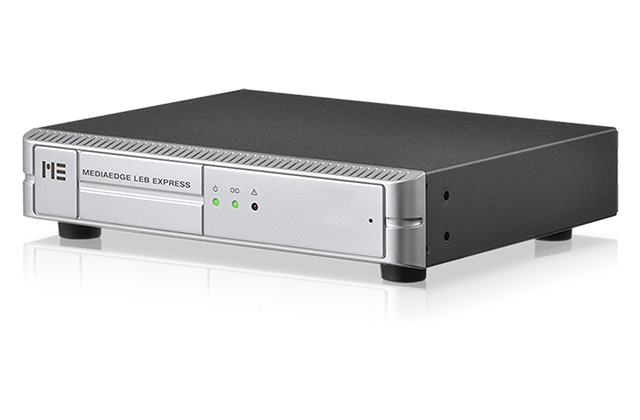

MEDIAEDGE LEB Express

型番:MELEBEXPRESSJP

JANコード:4562393840138

280,000

後継機種:MEDIAEDGE LEB Express 2

特長

入力されたビデオ映像をH.264形式にリアルタイムでエンコードし、ネットワークへストリーミング配信を行います。サーバーを使用しない単独配信システムから、サーバーを使用するシステムまで、幅広い応用が可能です。

リアルタイムエンコード配信

MEDIAEDGE LEB ExpressはHDMI、コンポジットからの入力映像をリアルタイムでH.264形式にエンコードし、ストリーミング配信を行うことができます。

安定した配信を実現

MEDIAEDGE-STB4などの受信側で配信中の欠落や誤りを検出しても、他の配信情報から正常な状態に補正するFEC(Forward Error Correction)機能や、入力信号が途切れても配信を継続するフレームシンクロナイザ機能を搭載しているので、伝送の遅延や切断を抑えることができます。

様々な運用方法

配信モードは、端末からの視聴要求に対してオンデマンドでライブ配信する「オンデマンド配信モード」と、起動後ただちに配信をスタートする「起動時配信モード」を選択できます。他にも、スタンバイ状態からネットワーク経由で本装置を起動することができるWOL(Wake on LAN)機能、IPv6やDolby Digital(AC3)への対応、WEB APIのサポート、USBからのファーム更新など、様々なシステムで運用することが可能です。

RS-232Cコマンドのパススルーが可能

RS-232Cコマンドのパススルー機能を装備。RS-232C端子に接続した機器を、ネットワーク越しにコントロールすることができます。

フレームバッファ機能

MEDIAEDGE フレームバッファ機能搭載によりスイッチングショックなどで信号が不安定になる場合にも安定したエンコードを実現。

ソフトウェア開発キット(SDK)が付属

アプリを作成し、システムを開発できるソフトウェア開発キット(SDK)とサンプルプログラムが標準で付属しています。MEDIAEDGE -LEBの設定や検出、配信の開始や停止、動画や静止画など受信データのキャプチャ、受信データの表示(MEDIAEDGE-SWT4が必要)など、現場の状況に合わせたライブ配信システムを構築することができます。

機能比較表

MEDIAEDGE-LEB Pro2

MEDIAEDGE-LEB Express

H.264映像配信

SDI入力

◯(x2)

HDMI入力

ユニキャスト

複数ユニキャスト

マルチキャスト

IPv4/IPv6

FEC機能

OSD機能

帯域制御(パケットシェイピング機能)

ソフトウェア開発キット(SDK)

仕様

対応するサーバーソフトウェア

MEDIAEDGE-SVS4

対応するデコーダー

MEDIAEDGE Decoder
MEDIAEDGE-STB4/STB4H
HDMA-4100

対応するPCソフトウェア

MEDIAEDGE-SWT4

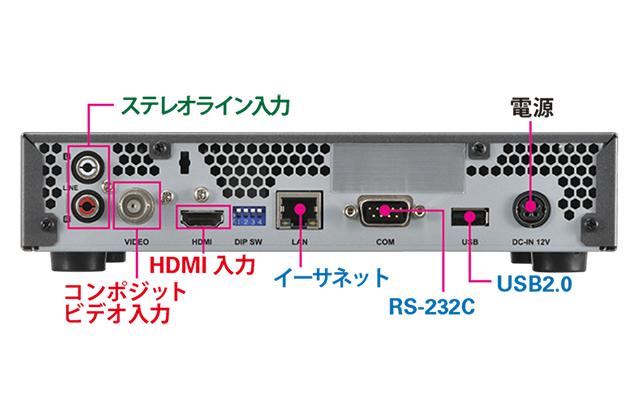

ネットワークI/F

100Base-TX , 1000Base-T , Ethernet/IEEE802.3フレーム形式に準拠
I/F オートネゴシエーション対応 , フルデュプレックス対応

RJ45 モジュラジャック ×1

SDI映像入力

-

-

-

映像スルー出力

-

-

HDMI入力

1920×1080 59.94i/50i , 1280×720 59.94p/50p ,
720×480 59.94i/59.94p , 640×480 59.94p , 720×576 50i/50p
※HDMIの480p , 576pおよびVGAは720pに嵌め込み合成されます。

非対応

HDMI× 1

デジタル音声入力

ステレオLPCM
※SDIおよびHDMI 信号に重畳

アナログ映像入力

720×480 59.94i(NTSC), 720×576 50i(PAL)

BNC(コンポジット)×1

75Ω

アナログ音声入力

ステレオライン入力(アンバランス)
※ビデオ入力にコンポジットを選択した際に使用します。

ピンジャック(ステレオ1系統)

2Vrms

47kΩ

シリアルポート

RS-232C

D-SUB 9ピン(オス)× 1

USBポート

USB2.0準拠 Hostポート

USBタイプA×1(バスパワー 500mA[MAX] )

定格

ACアダプタ 入力:AC100V(50Hz/60Hz)
ACアダプタ 出力:DC 12V 3A(Max)
本体 入力:DC 12V 2.6A(Max)
本体 スタンバイモード:0.2A
最大消費電力 通常動作:23W
最大消費電力 スタンバイモード:3W

動作温度範囲:5~40℃ ※結露なきこと

外形サイズ

215(W) × 200(D) × 40(H)mm ※突起物は含まず

質量

約1.9kg(ACアダプターを除く)

製品構成

ISO/IEC14496-10(H.264/AVC) High Profile Level4.0準拠

1920×1080 59.94i/50i , 1440×1080 59.94i/50i , 1280×720 59.94p/50p , 720×480 59.94i , 960×1080 59.94i/50i , 720×576 50i

1920 × 1080 59.94i/50i:6Mbps~24Mbps(High Profile Level4.0)
1440 ×1080 59.94i/50i:5Mbps~24Mbps(High Profile Level4.0)
960 × 1080 59.94i/50i:3Mbps~24Mbps(High Profile Level4.0)
1280 × 720 59.94p/50p:4Mbps~24Mbps(High Profile Level4.0)
720×480 59.94i:3Mbps~10Mbps(High Profile Level3.0)
720×576 50i:3Mbps~10Mbps(High Profile Level3.0)

IBBP(通常遅延モード)

48kHz

MP2:32(Mono)/64 , 96 , 128 , 192(Stereo/Mono)/
256 , 320 , 384kbps(Stereo)
Dolby Digital:64 , 96(Mono)/128 , 192(Stereo/Mono)/
256、320、384、448kbps(Stereo)
※AGC機能は常に有効

ISO/IEC 13818-1 + Amd3 準拠 MPEG-2 トランスポートストリーム
(音声MP2時)

※RS-422ポートを持つ監視カメラ・天気カメラは、RS-232C-RS-422コンバータを介することで制御可能です。

製品構成・型番

価格・型番

MEDIAEDGE LEB Express(標準モデル)

型番

JANコード

価格

MELEBEXPRESSJP

4562393840138

280,000円(税別)

MEDIAEDGE LEB Express(5年保証モデル)

型番

JANコード

価格

MELEBEXPRESSJP-Y5※

4562393840176

348,000円(税別)

※5年保証モデル(Y5)とは・・・

MEDIAEDGEシリーズのコンポーネント製品保証期間中 万一製品の故障が発生した場合、 当社保証規定に基づき無償修理および修理期間中代替機を貸し出しいたします。 この5年保証モデルは、通常1年間の保証期間を5年に延長し長年に渡り安心してお使いいただける製品パッケージです。 毎年の保守費用の発生、保証期間後のスポット修理費用などの心配がありません。

製品構成

●LEB Express本体  ●ACアダプタ  ●マニュアル  ●CD-ROM  ●フェライトコア

オプション品

オプション品

ラックマウントキット ME-RMK-1UH

型番

JANコード

価格

MERMK1UH

4562393840022

6,500円(税別)

ラックマウントキット ME-RMK-W1UH

型番

JANコード

価格

MERMKW1UH

4562393849018

15,000円(税別)

19インチラックへの取付ネジは含まれておりません。
