SDI to HDMIコンバーター
SDI to HDMIコンバーター アップ・ダウンコンバート/フレームレート 変換対応モデル
VPC-SH2
型番：VPC-SH2
JANコード：4562393848127
27,280
機能
SDI端子に入力された信号を、指定した解像度でHDMI端子から出力します。
1/1.001変換に対応しています。
SDI 出力2 端子からSDI入力と同じ信号が出力されます。（パススルー）
SDIより入力されたエンベデッドオーディオ信号は、48kHzに再サンプルされ出力されます。
SD、HD、3G-SDI解像度に対応しています。
バッテリー駆動に対応しています。（対応アダプター：Vマウントアダプター,Lマウントアダプター, パワータップアダプター）
ご注意）
本機の入出力クロックは非同期ですので、原理的にフレームの重複、欠落が発生します。アンシラリデータ等の伝送はできません。オーディオデータは、サンプリングレートコンバータで変換されます。 また最大2フレームの遅延が発生します。
内部構造と接続例
仕様
|
SDI入力解像度 |
720 x 480 59.94i ／720 x 576 50i |
|---|---|
|
1280 x 720 50p, 60p, 59.94p ／ |
|
|
1920 x 1080 50p, 60p, 59.94p |
|
|
SDIフォーマット |
SD-SDI（SMPTE 259M） |
|
HDMI出力解像度 |
＜AV Mode (CEA-861)設定時＞ |
|
オーディオ入力 |
7.1ch ／ 5.1ch ／ Stereo |
|
リクロック機能 |
有（常に有効） |
|
推奨SDIケーブル |
RG6（5CFB相当）／RG59（3C2V相当）（75Ω） |
|
ケーブル長（最大、参考） |
3G：120m, RG6／100m , RG59 |
|
入力端子 |
1 x BNC [SDI] |
|
出力端子 |
1 x HDMI ／ 2 x BNC [SDIパススルー] |
|
BNCコネクター |
75 Ω inter-locked socket |
|
HDMIコネクター |
TYPE A [19-pin female] |
|
ボタンスイッチ |
3個 |
|
ケース |
SECC |
|
外形サイズ |
104（W） × 63.6（D） × 26（H）mm ※突起物は含まず |
|
質量 |
194kg |
|
電源 |
付属ACアダプター: AC 100 〜 240 V／DC 12V／170mA |
|
消費電力 |
3.0W |
|
温度条件 |
動作温度範囲：0～50℃, 20〜80%RH ※結露なきこと |
|
保存温度 |
ー20〜＋60°C |
製品詳細
フロントパネル
|
①SDI出力 |
SDIディスプレイ等を接続します。（解像度変換なし） |
|---|---|
|
②HDMI出力端子 |
HDMIディスプレイ・レコーダー等を接続します。（解像度変換あり） |

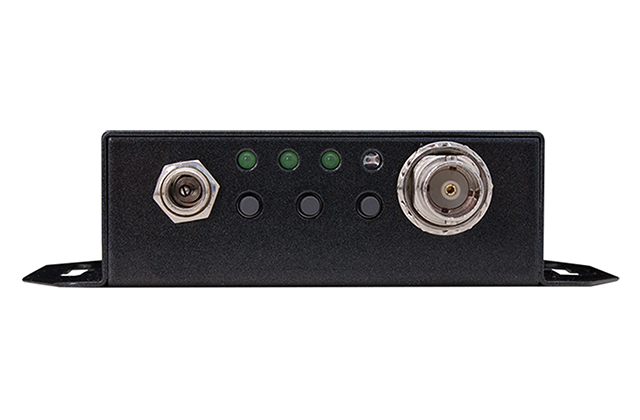

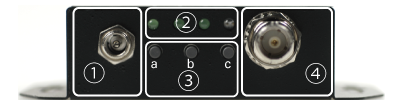

リアパネル
|
①電源コネクター |
付属ACアダプタを接続します。 |
|---|---|
|
②LED表示 |
設定や状態表示に使用します。 |
|
③ボタンスイッチ |
設定に使用します。 |
|
④SDI入力端子 |
SDI出力カメラ等を接続します。 |
サイドパネル
|
①筐体ブラケット |
筐体固定用のブラケット金具で、取り外しが可能です。 |
|---|
製品構成・型番
価格・型番
VPC-SH2
|
型番 |
JANコード |
価格 |
|---|---|---|
|
VPC-SH2 |
4562393848127 |
27,280円(税込) |
製品構成
●VPC-SH2本体x1 ●取扱説明書x1 ●専用ACアダプタ（日本国内仕様）x1 ●HDMIケーブルクランプx1
