中継機
ユニキャストをマルチキャストに変換したり、ESストリームをTSストリームに変換して中継配信する製品です

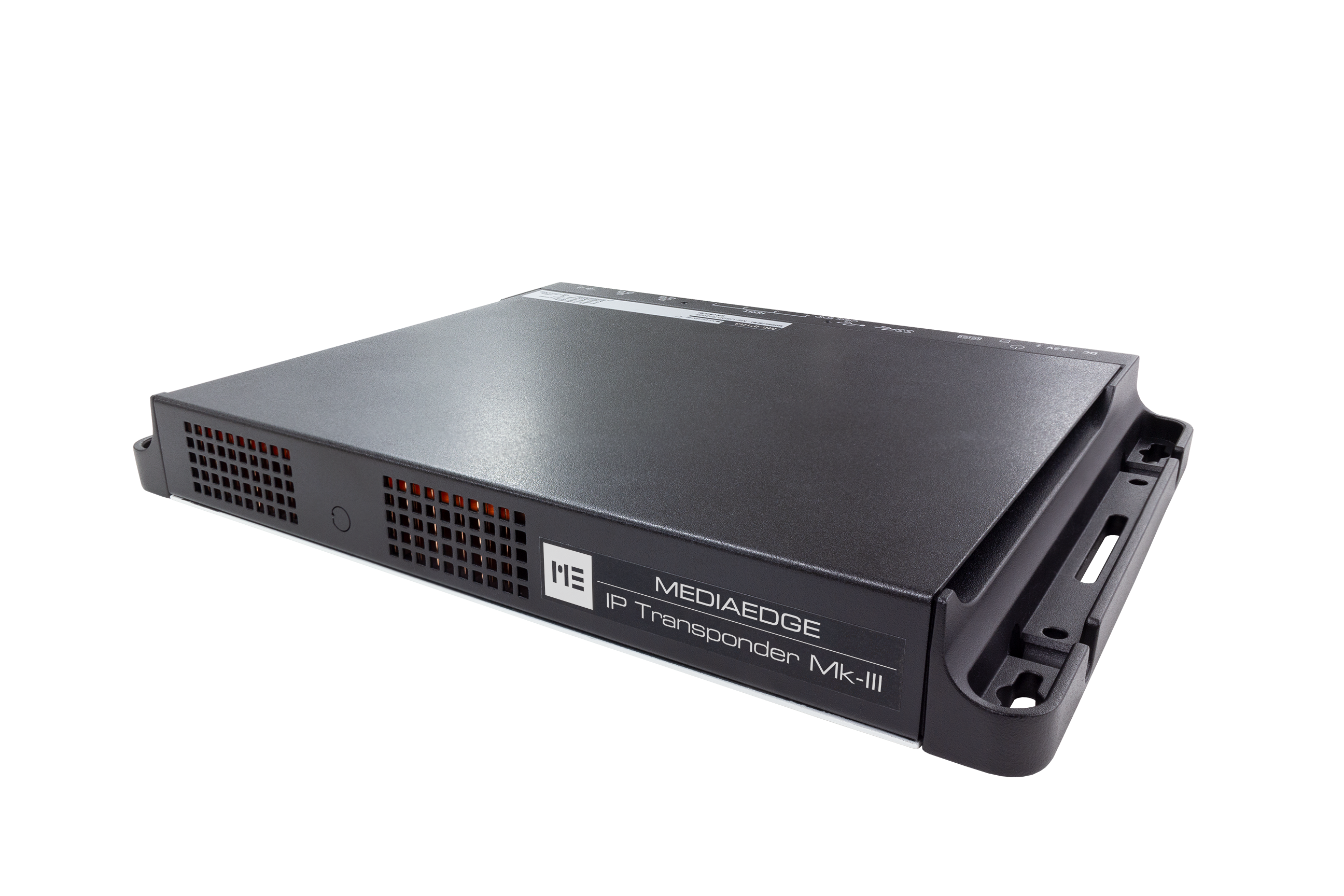

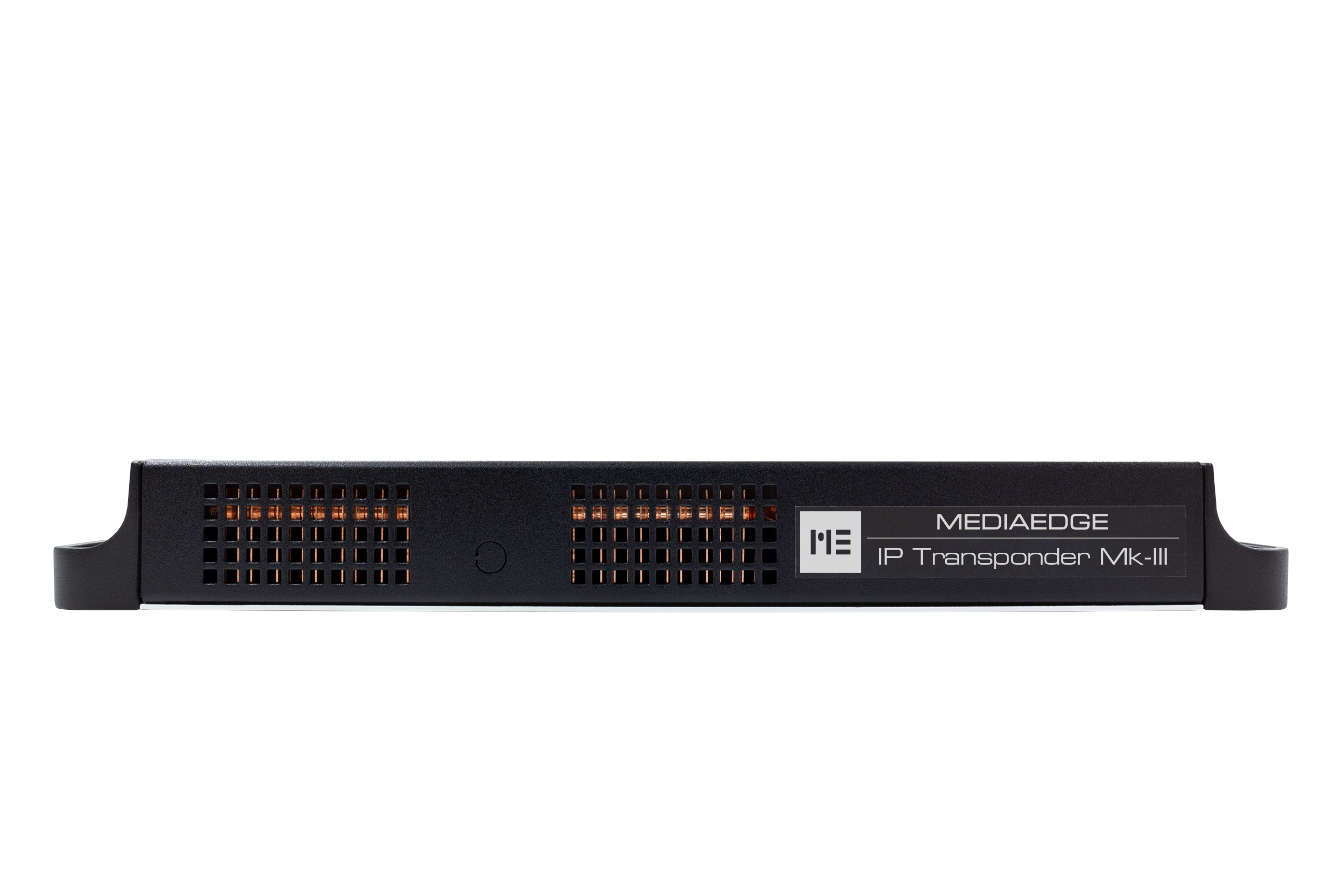

MEDIAEDGE IP Transponder Mk-III
MEDIAEDGE IP Transponder Mk-III
型番:ME-IPTR3
JANコード:4562393842347
528,000
特長
本製品は、ONVIF規格に対応したネットワークカメラのストリームを中継することで、
視聴端末が複数台になった場合に、カメラ本体へのネットワークや接続負荷を低減する事を目的とした装置です。
各社のネットワークカメラの他、MEDIAEDGE Encoder K1000S/K1000Hにも対応しております。
また、マルチキャストに対応していないネットワークカメラの映像をマルチキャストに変換して配信する事も可能です。
中継配信された映像は、MEDIAEDGE Decoder、USDP series、ME Live Viewerなどで視聴可能です。
ME-IPTR3 の特長
エンコーダやネットワークメラ映像のRTPストリームをデコーダへフルフレームで中継可能。
異なるメーカーのネットワークカメラやMEDIAEDGE Encoderなどを混在して使用可能。(※動作確認済のネットワークカメラについては下記「中継可能なネットワークカメラ」をご参照ください。)
インターネット回線での接続が可能
カメラの中継スケジュールが可能
小型の筐体で設置が容易
ホワイトリストタイプのセキュリティ対策を標準装備

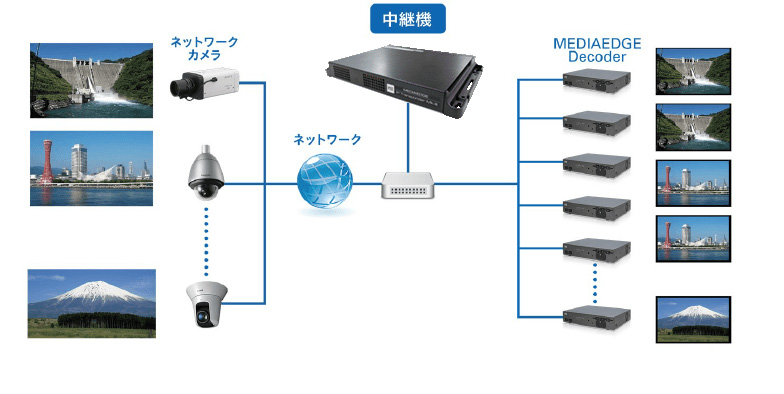

接続イメージ
中継可能なネットワークカメラ
以下の条件を満たすカメラが必要です。
・ONVIF(Open Network Video Interface Forum) 規格対応
・H.264 圧縮ストリーム対応
・RTP/RTSP プロトコル対応
ご注意
全てのONVIF対応カメラとの接続を保証するものではありません。
ネットワークカメラのマルチキャストストリームの受信中継には対応していません。
動作済みネットワークカメラについても、カメラ側のF/Wアップデートなどで接続が出来なくなる場合がございます。
動作確認済みネットワークカメラ
パナソニック株式会社製 |
WV-SF138 |
---|---|
ソニー株式会社製 |
SNC-EB600B SNC-WR630 SNC-EB630B SNC-VM600B SNC-VB630 SNC-ER580 SRG-300SE |
アクシスコミュニケーションズ株式会社製 |
Q1755 Q6045-E P1355 P5512 P5534 |
キヤノン株式会社製 |
VB-H610 VB-S30D VB-H41 VB-H43 VB-S900F |
マスプロ電工株式会社製 |
TS2CC2POE TS2CC2PH TS2CC2PH |
動作確認を行っているエンコーダ
MEDIAEDGE Encoder K1000S / K1000H
SC6D0N1 AIO
MEDIAEDGE CLEB P4-HDMI
MEDIAEDGE LEB Pro2 / Express2
仕様
接続端子 |
|
---|---|
LANポート |
1000Base-TX ×2 Ethernet/IEEE802.3 フレーム形式に準拠 |
RJ45 モジュラーコネクタ ×2(配信にはLAN2のみを使用) |
|
映像出力 |
|
デジタル出力 |
HDMI Ver2.0準拠 ×4 |
HDMI Type-A |
|
音声出力 |
|
デジタル出力 |
HDMI に重畳出力 |
アナログ出力 |
アンバランスステレオオーディオ出力 |
3.5インチステレオミニジャック |
|
汎用入出力 |
|
シリアルポート |
RS-232C |
RJ50 モジュラーコネクタ ×1 |
|
USB ポート |
USB 3.0×2 |
USB Type A |
|
定格 |
|
電源電圧 |
入力:AC 100V~240V(50Hz/60Hz) |
入力:DC 12V 5.0A(max) |
|
通常動作時:60W |
|
温度条件 |
0~45℃ |
湿度条件 |
10%~90%RH(結露しないこと) |
設置条件 |
水平に設置すること |
外形寸法・質量 |
|
外形寸法 |
269(W) × 193(D) × 31.5(H) mm ※突起物は含まず。 |
質量 |
約 2.1kg (AC アダプターを除く) |
配信性能
MEDIAEDGE Encoder および Panasonic 製、SONY 製のネットワークカメラを使用し、以下の組み合わせで配信できることを確認しております。
入力映像(映像ビットレート及び音声ビットレート) |
入力本数 |
配信方式 |
配信本数 |
---|---|---|---|
映像:1Mbps, 音:128Kbps |
10本 |
UDP |
300本 |
映像:2Mbps, 音:128Kbps |
10本 |
UDP |
180本 |
映像:4Mbps, 音:128Kbps |
10本 |
UDP |
90本 |
映像:8Mbps, 音:128Kbps |
10本 |
UDP |
50本 |
映像:1Mbps, 音:128Kbps |
10本 |
TCP |
450本 |
映像:2Mbps, 音:128Kbps |
10本 |
TCP |
200本 |
映像:4Mbps, 音:128Kbps |
10本 |
TCP |
100本 |
映像:8Mbps, 音:128Kbps |
10本 |
TCP |
60本 |
登録可能なネットワークカメラの台数や接続可能なデコーダの台数に制限は設けていません。
実際に動作可能な接続数は、配信プロトコルやネットワーク環境にも影響を受けるため、必ずしも上記の値を保証するものではありません。実際に使用する環境で確認をお願いします。。
ネットワークカメラのマルチキャストストリームの受信中継には対応していません。
構成・型番
価格・型番
MEDIAEDGE IP Transponder Mk-III.
型番 |
JANコード |
価格 |
---|---|---|
ME-IPTR3 |
4562393842347 |
528,000円(税込) |
MEDIAEDGE IP Transponder Mk-III.(5年保証モデル)
型番 |
JANコード |
価格 |
---|---|---|
ME-IPTR3-Y5 |
4562393842354 |
673,200円(税込) |
※5 年保証モデル(Y5)とは・・・
MEDIAEDGE シリーズのコンポーネント製品保証期間中 万一製品の故障が発生した場合、 当社保証規定に基づき無償修理および修理期間中代替機を貸し出しいたします。 この5 年保証モデルは、通常1 年間の保証期間を5年に延長し長年に渡り安心してお使いいただける製品パッケージです。毎年の保守費用の発生、保証期間後のスポット修理費用などの心配がありません。
製品構成
●MEDIAEDGE IP Transponder Mk-III.本体 ●ACアダプタ ●電源ケーブル ●取扱説明書
