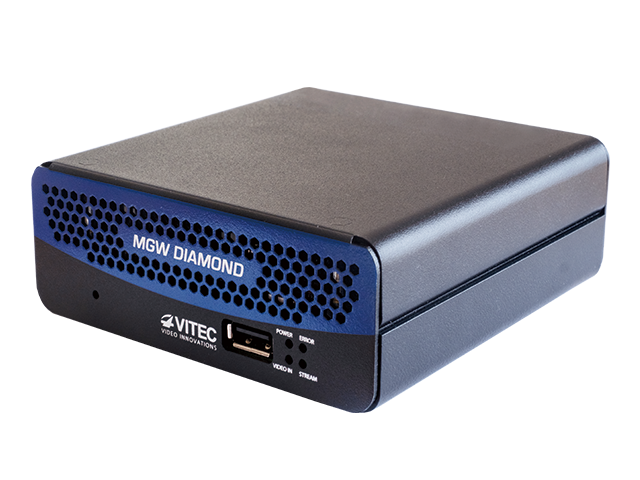

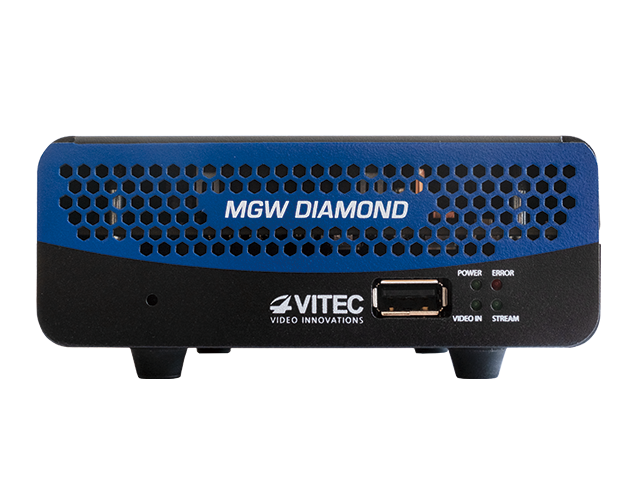

MGW Diamond Encoder

4K HDR、SD/HDマルチチャンネル対応 ポータブルハードウェアエンコーダー

MGW Diamond Encoder

価格：お問い合わせください

特長

MGW Diamondは、4Kまでの映像をHEVC/H.264形式で圧縮することができます。また、SD/HD映像を最大４本入力でき、最大８チャンネルのストリーム出力に対応します。

MGW Diamond の特長

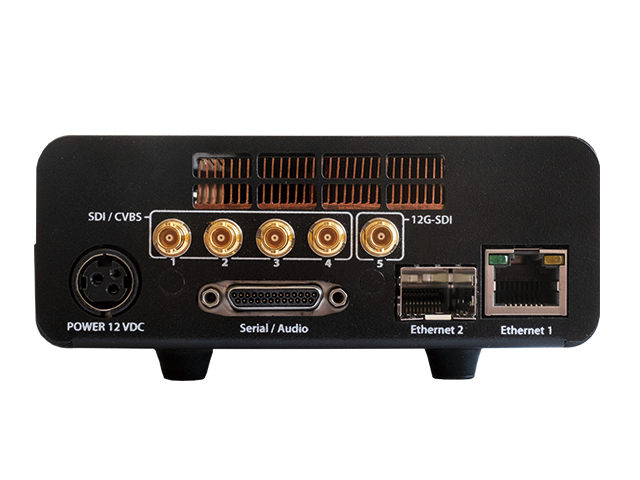

12G SDI×１本、3G SDI×4本の入力端子をご用意　 ※Diamondには複数のモデルがあります
4K HDRのビデオ入力に対応
最大８チャンネルのストリームを出力可能
ローレイテンシーモードを搭載
HEVC/H.265 圧縮（従来のH.264と比較して最大50%のネットワーク帯域幅を削減）
Zixi、SRT、Pro-MPEGに対応しているため、不安定なネットワークでも使用可能
ネットワーク状況に基づいてビットレートを自動適応するためのアダプティブビットレート変更（auto adaptive bitrate）およびZixi ABRストリーミング（HEVC/H.264）
時間同期再生：MGW Ace Decoderとの組み合わせで、複数のDecoderでの同期再生
MGW Ace Decoderとの組み合わせ時、遅延時間を監視
KLV/STANAGメタデータの取り込みと多重化に対応（JITC 準拠）
非常に小さい手のひらサイズ、超軽量（0.46Kg）、低消費電力（通常14W、最大17W）
ポータブルエンコーダーの他に、ブレード型エンコーダーもご用意

用途



衛星放送・中継映像、低遅延による IP ネットワーク（LAN、WAN、５G）を介したビデオストリーミング配信
放送局、スタジアム/アリーナ、イベント施設等における映像配信
制約のあるネットワーク環境下での、デスクトップ/ラップトップ、ディスプレイ、モバイルへの映像配信

仕様

ビデオ入力

■12G-SDI (SMPTE 2082-1)
■4x3G-SDI (SMPTE 425-5 Level A )
■3G/HD/SD-SDI(SMPTE 259M-C, SMPTE 292M, SMPTE 274M,SMPTE 296M, SMPTE 424M, 425M Level A only)
■Analog Composite / RS-170 (NTSC, PAL, PAL-M)

入力解像度／フレームレート

4096x2160p @ 60, 59.94, 50, 30, 29.97, 25, 24, 23.98 Hz (4K DCI)
3840x2160p @ 60, 59.94, 50, 30, 29.97, 25, 24, 23.98 Hz (UHD)
2048x1080p @ 60, 59.94, 50, 30, 29.97, 25, 24, 23.98 Hz
1920x1080p @ 60, 59.94, 50, 30, 29.97, 25, 24, 23.98 Hz
1920x1080i @ 60, 59.94, 50 Hz
1280x720p @ 60, 59.94, 50, 30, 29.97, 25 Hz
720x480/576i @ 60, 59.94, 50 Hz (NTSC, PAL, PAL-M)

オーディオ入力

■SDIエンベデッドオーディオ(ステレオ/モノラル)
■4x アナログアンバランスオーディオ (ステレオ/モノラル)

ビデオ出力

■最大4本までの同時エンコーディング (1本あたり1080p60まで)
■最大8本までのストリーミング配信（個別に解像度、フレームレート、ビットレート設定可能、ダウンスケーリング対応）
■4K60p（１本）のストリーミング配信

ネットワーク

■1x Gigabit Ethernet port (10/100/1000 Base-T, Auto Detect, Half/Full Duplex)
■1x SFP port for gigabit Ethernet over RJ45 or fiber
■DHCP / Static IP address, IPv4 and IPv6 support

エンコードHEVC（H.265）

MPEG-H HEVC（ISO／IEC 23008-2）
■ Main / Main 10 Profile : 4:2:2 8bits/ 10-bits　
■Level 5.2, Main 及び High Tier
■GOP : I, IP, IBP, IBBP, I(3)BP, I(4)BP　　

36Kbps - 80Mbps / Constant (CBR), Variable (VBR)

1fps – 60fps

CIF - 3840x2160p60まで

55ms　※ローレイテンシーモードを適用していない場合

エンコード
MPEG-4 AVC／H.264

MPEG-4 AVC／H.264（ISO／IEC 14496-10 MPEG-4 AVC – Rec. ITU-T H.264）
■Baseline Profile L3　
■Main Profile L3 & L4　
■High Profile L4 & L4.2

64Kbps - 80Mbps / Constant (CBR), Variable (VBR)

1-60 fps

CIF - 3840x2160p60まで

55ms　※ローレイテンシーモードを適用していない場合

オーディオ出力

MPEG-4 AAC-LC（ISO/IEC 14496-3）

32Kbps – 256Kbps（ステレオ）, 16Kbps – 128Kbps（モノラル）

16kHz – 48kHz

最大32チャンネルまでのオーディオエンコード

ネットワークプロトコル

UDP TS / RTP TS / RTP ES (RTSP) / Zixi™ Stream protection / RTP TS with ProMPEG forward error correction (SMPTE 2022) / SRT Caller, Listener and Rendezvous / RIST Main and Simple profile / RTMP and RTMPS (H.264) / Unicast and Multicast (IGMPv3) streaming

HTTPS, SSH, SAP、NTP, PTP v1 & v2 (IEEE 1588-2002, IEEE 1588-2008)

操作環境

0ºC to 40ºC (32ºF to 104ºF)

10% ～ 90% (結露なし)

FCC part 15 / ICES-003 Class A and CE

12VDC, 14W (通常), 17W (最大)

通常使用 - 14.29 年, 航空機搭載時 - 7.63 年
MIL-HDBK-217F, 20ºC, Operation time 100% 認定

TAA Compliant

外形仕様

40.1（H） × 109.6（W） × 107.6（D）mm　※突起物は含まず

0.46Kg

アンシラリーデータ

■High Dynamic Range (HDR) - HDMI:HDR10 (SMPTE ST 2084/ITU-R BT.2100)、HLG (ITU-R BT.2100) from SDI (SMPTE ST 2108)
■Timecode SDI (SMPTE12M-2)
■Closed captions - SDI:CEA-708 / CEA-608、Transport: ANSI/SCTE 128, ATSC A/72 [CC in HEVC user data]

メタデータ

■Support for KLV over UDP and SDI (MISB STD 0605.7, VANC per SMPTE 336M)
■Absolute Time System and Timestamps (MISB STD 0603.4)
■Time Stamping and Transport of Compressed Motion Imagery and Metadata (MISB STD 0604.5)
■Security Metadata Universal and Local Sets for Digital Motion Imagery (MISB STD 0102.11)
■UAS Datalink Local Metadata Set (MISB STD 0601.11, STD 0902.6)
■STANAG 4609 output stream over UDP/IP
■JITC-MISB Compliant streaming of HD/SD ISR video

機能

管理機能



安全な Web ベースのリモート管理インターフェイス (HTTPS)、パスワード保護
カスタム SSL 証明書の読み込み機能
Zixi™ / SRT ストリーミング統計情報
自動スタートモード（電源再投入後に保存されている設定の復元）
コマンドライン/Web GUI での、リモートファームウェアおよびソフトウェア アップグレード機能
システムおよびチャネルイベントのログ記録
サードパーティ製のコントローラー/制御用ソフトウェアからのHTTPS Rest APIによる制御とステータス監視
SSH / Telnetインターフェイスによる制御とステータス監視

セキュリティー機能



リアルタイム AES 暗号化対応(ビデオ, オーディオ, メタデータ)
128ビット、256ビットの暗号鍵に対応
VITEC社のIPTV及びデジタルサイネージシステムであるEZTVやAvedia(ArtioView/ArtoSign)等のAES 準拠システムとの相互運用性

製品構成・型番

価格・型番

MGW Diamond 1 x4K

型番

JANコード

価格

VTC-MGW-DIAMOND1CH

–

お問い合わせください
MGW Diamond 2xHD or 1 x4K

型番

JANコード

価格

VTC-MGW-DIAMOND2CH

4562393847786

お問い合わせください
MGW Diamond 4xHD or 1 x4K

型番

JANコード

価格

VTC-MGW-DIAMOND4CH

4562393847793

お問い合わせください
MGW Diamond KLV license

型番

JANコード

価格

VTC OPT DIAMOND KLV

–

お問い合わせください
MGW Diamond Encoder Breakout cable (4x Unbalanced audio inputs, 4xSerial, 1x Talkback audio output)

型番

JANコード

価格

VTC OPT DIAMOND Breakout

–

お問い合わせください

※保守内容及び費用については、購入前にお問い合わせください。
