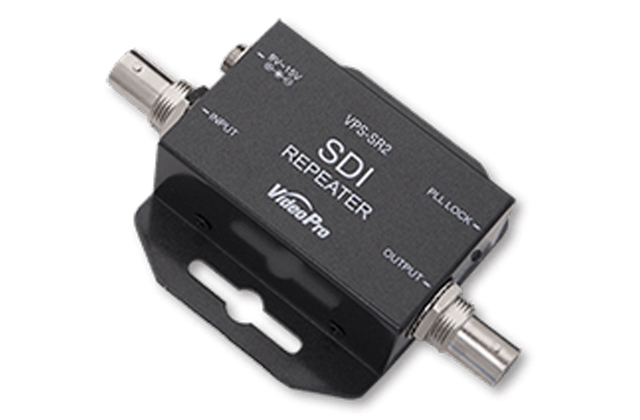

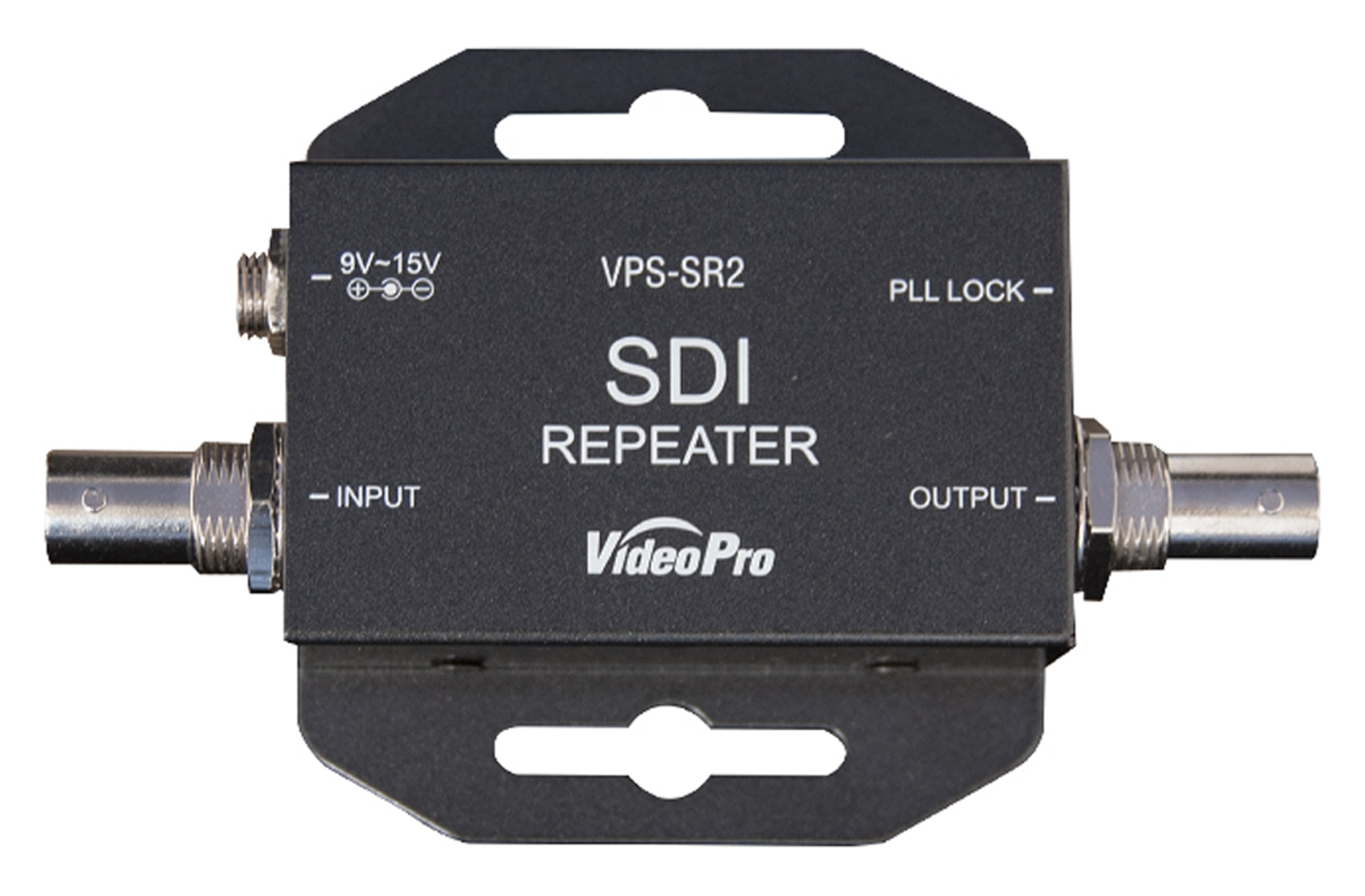

VPS-SR2

SDI信号中継器

SDI信号中継器 1入力→1出力モデル

VPS-SR2

型番：VPS-SR2

JANコード：4562393848158

46,200

機能

SDI 端子に入力された信号を、同じ解像度でSDI端子に出力します。（ケーブルの延長に使用）

SDIより入力されたエンベデッドオーディオ信号、アンシラリデータ等は加工せずに出力されます。

SD、HD、3G-SDI解像度に対応しています。

バッテリー駆動に対応しています。（対応アダプター：Vマウントアダプター,Lマウントアダプター, パワータップアダプター）

RoHS 指令準拠

内部構造と接続例

仕様

推奨SDIケーブル	RG6（5CFB相当）／RG59（3C2V相当）（75Ω）ケースSECC
対応解像度	SD： 720 x 480 59.94i 720 x 576 50i HD： 1280 x 720 50p/60p/59.94p 1920 x 1080 50i/60i/59.94i 1920 x 1080 24p/23.98p/25p/30p/29.97p 3G： 1920 x 1080 50p/60p/59.94p
SDIフォーマット	SD-SD（I SMPTE 259M） HD-SD（I SMPTE 292M） 3G-SDI（SMPTE 424M／SMPTE 425M）Level Aのみ
オーディオ入力	有　（常に有効）
リクロック機能	7.1ch/5.1ch/Stereo
ケーブル長（最大、参考）	3G：120m、RG6／100m、RG59 HD：200m、RG6／140m、RG59SD：400m、RG6／280m、RG59 ＊1 RG6： CANARE L-5CFB / RG59： Belden 9275 にて測定＊2 最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わります。
入力端子	1 x BNC [SDI]
出力端子	1 x BNC [SDI]
BNCコネクタ	75 Ω inter-locked socket
外形サイズ	70（W） × 63.6（D） × 26（H）mm　※突起物は含まず
電源	付属ACアダプタ： AC100～240V/DC 12V
消費電力	2.1W
温度条件	動作温度範囲：0〜50°C, 20〜80%RH ※結露なきこと
保存温度	ー20〜＋60°C

製品詳細

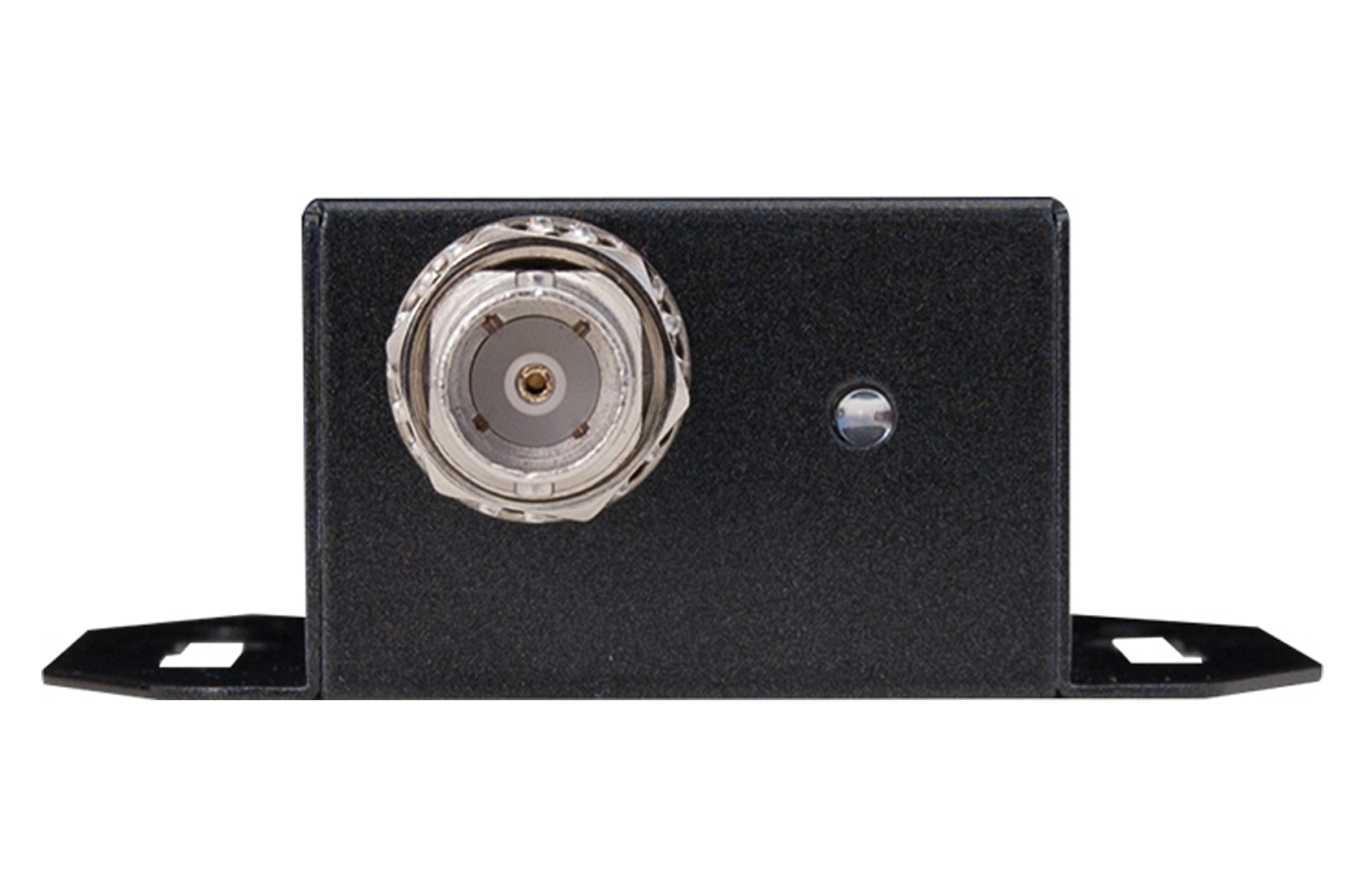

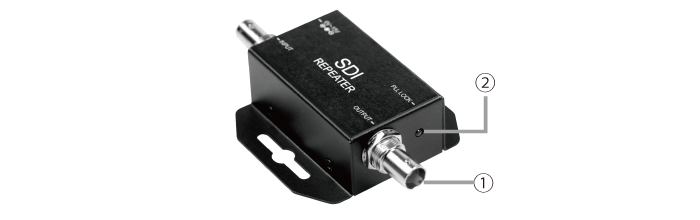

フロントパネル

①SDI出力端子	ディスプレイ等SDI入力端子を持った機器と接続します。
②状態表示 LED	電源ON時に点灯します。緑：入力信号使用可能赤：入力信号使用不可

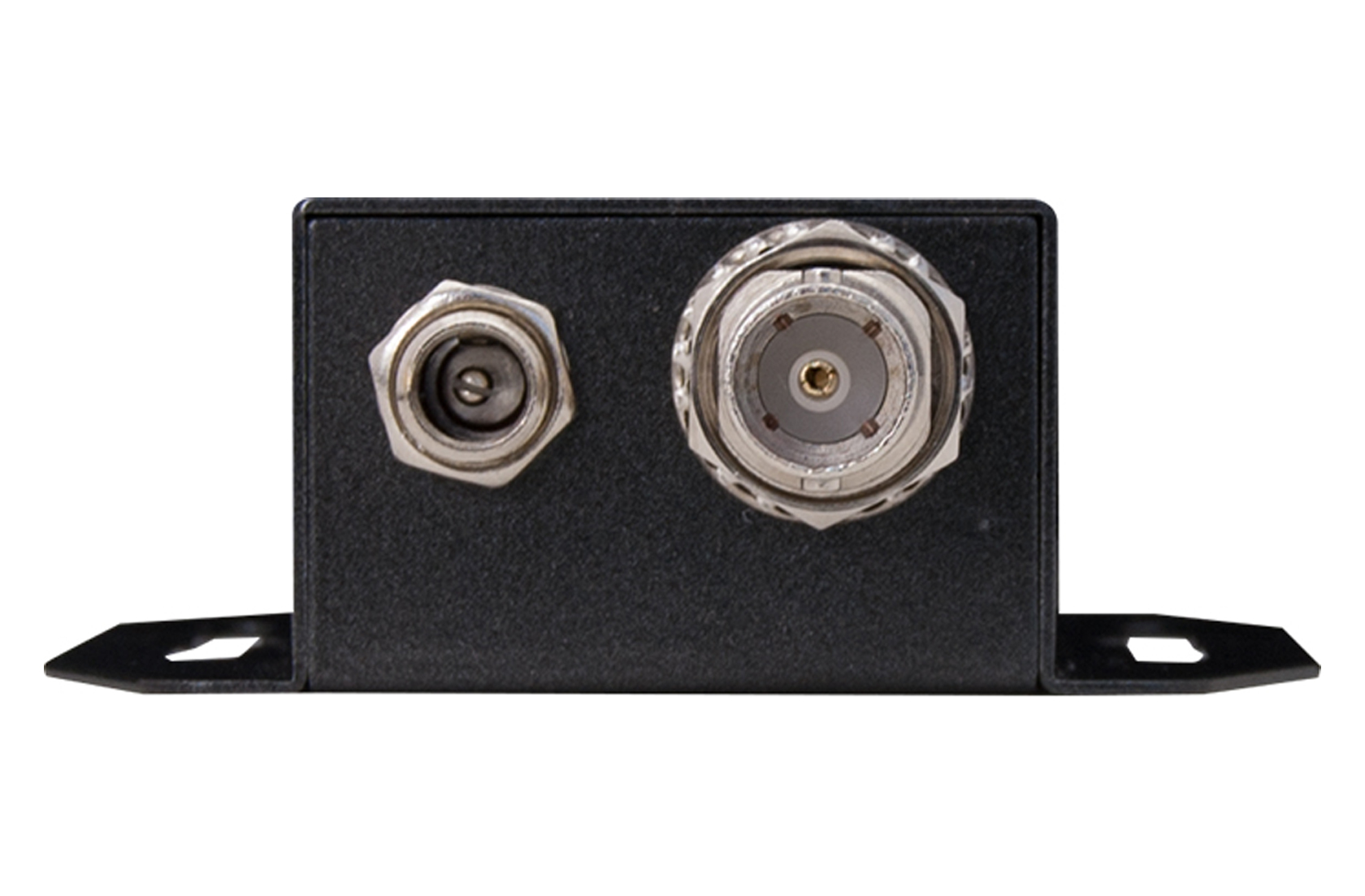

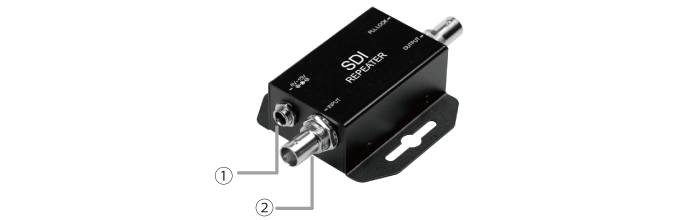

リアパネル

①電源コネクター	付属のACアダプタと接続します。
②SDI入力端子	カメラ等、SDI出力端子を持った機器と接続します。

製品構成・型番

価格・型番

VPS-SR2

型番	JANコード	価格
VPC-SR2	4562393848158	46,200円(税込)

製品構成

●VPS-SR2本体x1　　●取扱説明書x1　　●専用ACアダプタ（日本国内仕様）x1　　●SDI信号中継器本体x1

保守部品

価格・型番

VACADP1

型番	JANコード	価格
VACADP1	4562393848745	3,080円(税込)
