VPC-SH3STD-TC

タイムコード表示機能付き SDI to HDMI コンバータ―

高品質、低価格、そして多機能。多くの要望を取り入れたコンパクトコンバーター。

VPC-SH3STD-TC

型番：VPC-SH3STD-TC

JANコード：4562393848349

77,000

特長

現場主義から生まれたこだわりの映像変換表示コンバータ

SDI 信号の映像とタイムコード情報を HDMI 信号に合成表示するミニコンバータです。
一般のテレビモニターでタイムコードと映像の確認が可能です。安価で軽いモニターを使えるため、中継現場や撮影現場の運用に大変便利です。
VideoPro シリーズは、「熱」に非常に強いコンバータです。現場の過酷な環境下でも、確実に安定動作します。さらに、抜け止め防止と耐久性向上のための金属ねじ止め機構電源コネクタ、本体ボタン操作による設定変更ができるなど、徹底した「現場主義」を突き詰めた製品です。
※RoHS 指令準拠

タイムコード表示機能

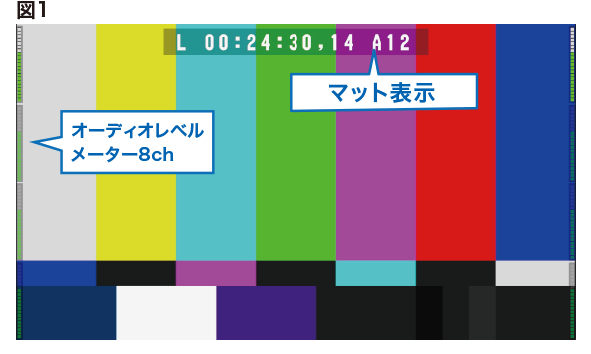

SDI 信号にエンベディットされたタイムコードや LTC 入力のタイムコードを映像に重ねて、HDMI から出力可能。タイムコードの下にマット表示 (図１)や、エッジ表示 (図2) も対応。

オーディオレベルメーター表示機能

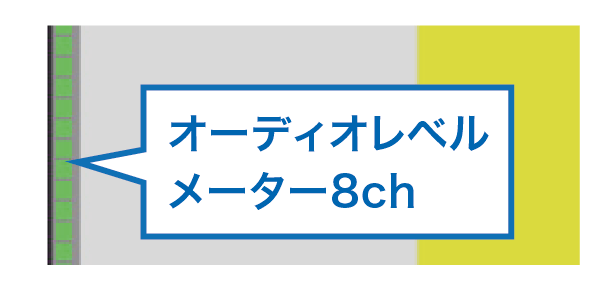

映像の左右にオーディオレベルメーターの表示可能

セーフエリア表示機能

映像に 90% と 93％のセーフティゾーン枠表示可能

LTC 入力

LTC のタイムコードや LTC 入力のタイムコードを映像に重ねて、HDMIから出力可能

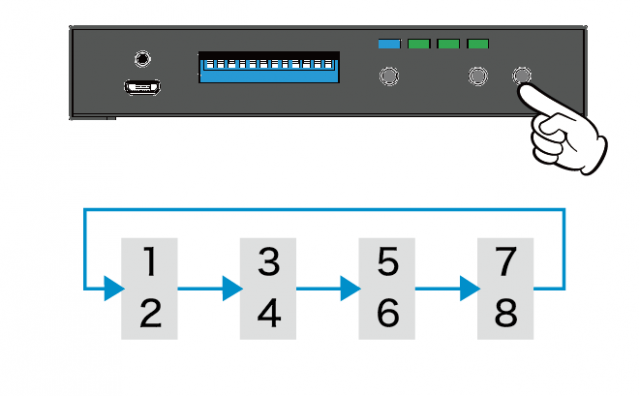

オーディオチャンネルの選択機能

オーディオ８チャンネルから２チャンネルを選択し HDMI に出力

「熱」に強い強固な設計

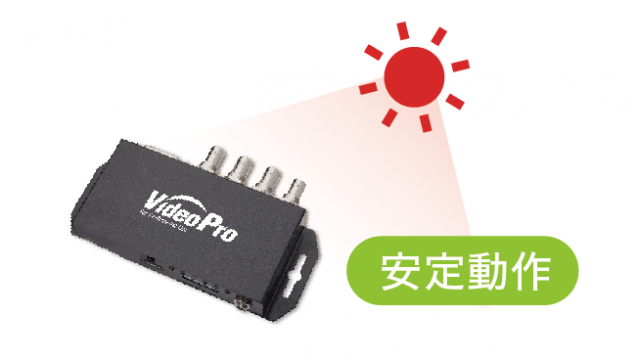

自己発熱性が低く、筐体放熱効率が高いため、夏場の安定動作を実現

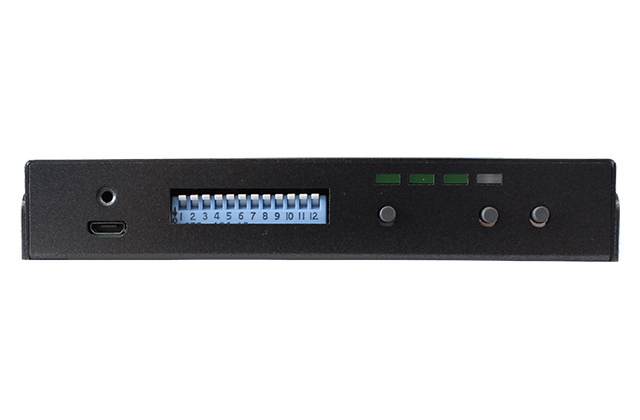

こだわりの金属コネクタ

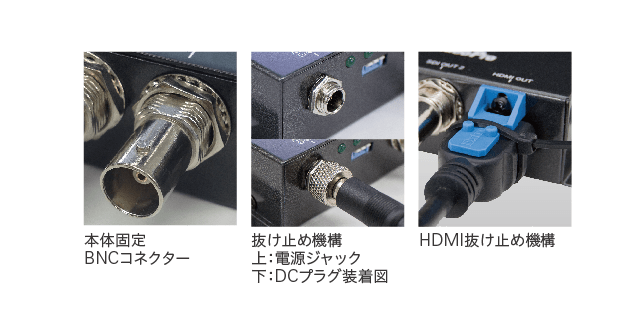

電源や BNC コネクターは本体に固定することにより、度重なる使用によるストレスに耐えうるよう設計されています。HDMI ケーブルや DC ジャックの抜け止め機構など、実際に使用する現場での操作性・実用性を追求しています。

高品質 SDI→HDMI 変換機能

上段の信号レベル・下段のベクトルスコープどちらの結果も全く同じで、SDI⇨HDMI と HDMI⇨SDI の変換が正しく行われていることがわかります。デジタルだからあたりまえと思われる場合もあるかもしれませんが、意外とここは奥が深く、正しく変換ができなければ現場での使用はできません。

仕様

SDI入力対応フォーマット

HD-SDI : 1280x720p59.94/p60
　　　　1920x1080i59.94/i50
3G-SDI Level A : 1920x1080p59.94/p60/p50
3G-SDI Level B-DL : 1920x1080p59.94/p60/p50
※3G-SDI Level B-DSには非対応

HDMI出力対応フォーマット

HD: 1280x720p59.94/p60
　　1920x1080i59.94/i50
3G : 1920x1080p59.94/p60/p50
※SDI入力と同じフォーマットの信号が出力されます。

SDI 入力

3G-SDI Level A Direct image format mapping (SMPTE425M)
3G-SDI Level B-DL SMPTE ST372 Dual Link mapping (SMPTE 425M)
HD-SDI（SMPTE 292M）

SDIスル―出力

アクティブスルー（イコライザ/リクロックは常に有効）
※SDI入力のパススルー出力のためタイムコードなどは表示されません。

HDMI入力

HDMI Ver.1.3a、HDCP非対応、CEC非対応, DeepColor非対応、色空間 RGB/ YCbCr444/ YCbCr422切替対応

オーディオ入力

SDIエンベデッド・オーディオ（LPCM, Max.8ch, 48kHz）

オーディオ出力

HDMIエンベデッド・オーディオ（LPCM Max.8ch,48kHz）

入出力遅延

最大2ライン

推奨SDIケーブル

・RG6(5CFB相当) 75Ωの場合 3G: 最大100m / HD: 最大170m / SD: 最大400m
・RG59(3C2V相当) 75Ωの場合 3G: 最大86m / HD: 最大 120m / SD: 最大 280m ※RG6:CANARE L-5CFB, RG59:Belden 9275にて測定
※最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変 わります。

入力端子

SDI(75Ω BNC) x 1

出力端子

HDMI Type A x 1系統 SDI LOOP THRU(アクティブスルー出力)（75ΩBNC）x 1

USBコネクタ

USB Micro-B x 1

ケース

SECC

外形サイズ

152.64（W）× 63.6（D）× 22.5（H）mm (ブラケット含む)

質量

300g

電源(ACアダプタ給電)

ACアダプタ: AC 100 〜 240 V / DC 12V 最大230mA

電源(USB給電)

USBバスパワー ＋5V 最大550mA

最大消費電力

2.75W (ACアダプタを含む)

動作温度範囲

0～50℃ （但し結露なきこと）

保存温度範囲

ー20〜＋60°C

※電源はACアダプタ給電が優先されます。
・仕様及び外観は、改良のため予告なく変更することがありますので、ご了承ください。

製品構成・型番

価格・型番

VPC-SH3STD-TC

型番

JANコード

価格

VPC-SH3STD-TC

4562393848349

77,000円(税込)

保守部品

価格・型番

VACADP1

型番

JANコード

価格

VACADP1

4562393848745

3,080円(税込)
