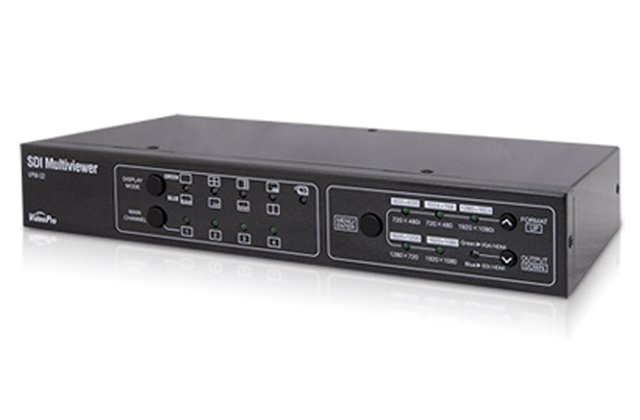

VPM-S2

SDIマルチビューワー

マルチビューワー SDI 4入力対応／分割画面／PinP／切替表示対応モデル

VPM-S2

型番：VPM-S2

JANコード：4562393848165

231,000

機能

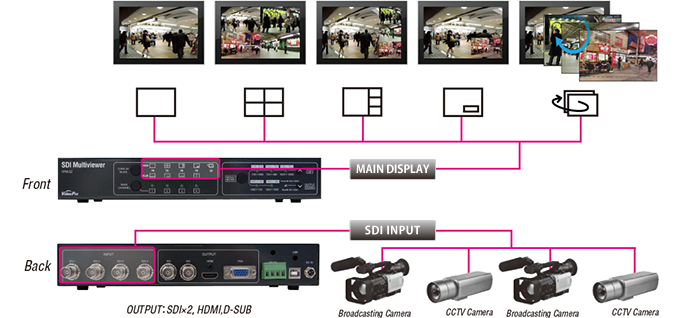

4つのSDI入力信号を混合し1つのディスプレイに表示できます。

SD/HD/３G解像度に対応（詳細は仕様表）。

最大7.1chオーディオ対応

HDMI 1.3 対応（HDCP非対応）

SDI出力ｘ２

D-Sub （15pinアナログRGB）出力ｘ１

HDMI出力X1

プラグアンドプレイ対応

USBポート経由でファームウェア更新可能

VGA出力とSDI出力は同時に使用できません

HDMIはどちらのモードでも使用できますが選択できる解像度は異なります

RoHS指令準拠

仕様

出力解像度	720×480 59.94i／720×480 59.94p／ 1280×720 59.94p／1920×1080 59.94i／ 1920 × 1080 59.94p （Default：1920×1080 59.94p）
	800×600 60Hz／1024×768 60Hz／1280×1024 60Hz／ 1600×1200 60Hz／1920×1080 60Hz （Default : 1920×1080 60Hz）
	720×480 59.94i 1280×720 59.94p / 1920×1080 59.94i 1920×1080 59.94p（Default：1920×1080 59.94p）
SDIフォーマット	SD-SDI （SMPTE 259M） HD-SDI （SMPTE 292M） 3G-SDI （SMPTE 424M／SMPTE 425M）Level Aのみ
Audio Support	7.1ch／5.1ch／Stereo
推奨SDIケーブル	RG6（5CFB相当）／RG59（3C2V相当）（75Ω）
ケーブル長（最大／参考）	3G：120m, RG6／100m, RG59 HD：200m, RG6／140m, RG59 SD：400m, RG6／280m, RG59 ※1 RG6：CANARE L-5CFB／RG59：Belden 9275にて測定 ※2 最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わります。
ファームウェア更新	USB経由
入力端子	4×BNC（SDI）
出力端子	2×BNC（SDI）／1×HDMI／1×D-Sub
BNCコネクター	3G 75Ω inter-locked socket
HDMIコネクター	TYPE A（19-pin female）
USBコネクター	USB B-Type
ケース	SECC
外形サイズ	250.0（W） × 120.0（D） × 40.2（H）mm　※突起物は含まず
電源	付属ACアダプター（日本国内仕様）
消費電力	21.0W
温度条件	動作温度範囲：0～50°C, 20～80%RH　※結露しないこと
保存温度	ー20〜＋60°C

製品詳細

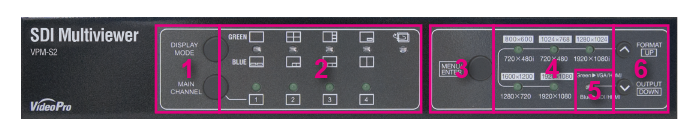

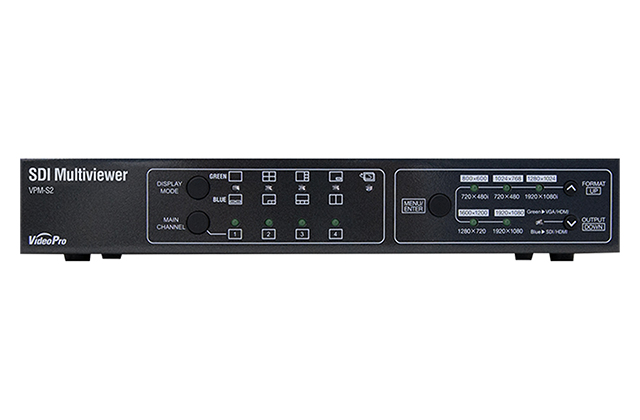

フロントパネル

①DISPLAYMODEボタン ①MAINCHANNELボタン	表示モード／メインディスプレイを選択します。
②表示モードLED ②メインディスプレイLED	表示モード／メインディスプレイを選択します。
③MENU/ENTERボタン	OSDメニュー操作を行います。
④解像度LED	VGA・HDMI・SDI出力の解像度を表示します。
⑤出力端子LED	選択されている出力端子を表示します。青：SDI／HDMI 緑：VGA／HDMI
⑥FORMATボタン/OUTPUTボタン	出力解像度を選択します。出力端子を選択します。

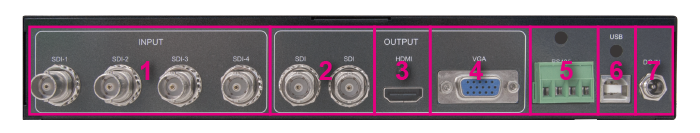

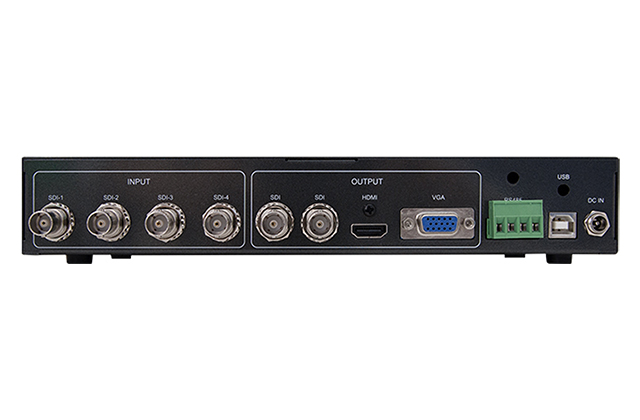

リアパネル

①SDI入力端子×4	カメラ・PC・DVDプレイヤ等の出力を接続します。
②SDI出力端子×2	SDIディスプレイ等を接続します。
③HDMI出力端子	HDMIディスプレイ等を接続します。
④VGA出力端子	VGAディスプレイ等を接続します。
⑤RS485コネクター	RS485信号で本機を制御します。
⑥USB端子	ファームウェアの更新や本機の制御に使用します。
⑦電源コネクター	付属ACアダプタを接続します。

製品構成・型番

価格・型番

VPM-S2

型番	JANコード	価格
VPM-S2	4562393848165	231,000円(税込)

製品構成

●VPM-S2本体x1　　●取扱説明書x1　　●専用ACアダプタ（日本国内仕様）x1　　●HDMIケーブルクランプx1

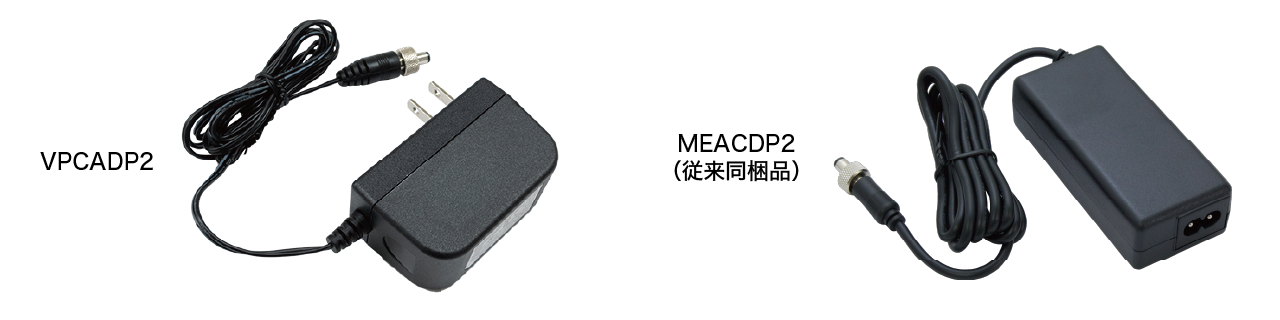

差異について

VPM-S2/H2に付属するACアダプタが変更され、 2022年11月以降出荷分よりVACADP2が同梱されます。
切替り時期によりましては従来のMEACDP2と混在する場合がございます。

	VPCADP2(2022年10月以降)	MECADP2(従来品)
外形サイズ	74.5(L) x 36(W) x 64(H) mm(ケーブル含まず) ケーブル長：1500mm	98.5(L) x 46.8(W) *32.1(H) mm(コード含まず) DCコード長(DC側)：1500mm ACコード長：1800mm
質量	約133g	約187g
入力	AC 100-240V 50/60Hz,	AC 100-240V 50/60Hz,
出力	DC 12V 2A	DC 12V 3A

保守部品

価格・型番

VACADP2

型番	JANコード	価格
VACADP2	4562393848752	4,180円(税込)

ダウンロード

取扱説明書

VPM-S2 取扱説明書

取扱説明書/VideoPro: ダウンロード

ドライバーなど

VPM-S2 ファームウェア

ドライバーなど/VideoPro: ダウンロード

Box Center (VideoPro2シリーズ対応)

ドライバーなど/VideoPro: ダウンロード

納入仕様書

VPM-S2 納入仕様書

納入仕様書/VideoPro: ダウンロード

外形寸法図

VPM-S2 外形寸法図

外形寸法図/VideoPro: ダウンロード
