MEDIAEDGE

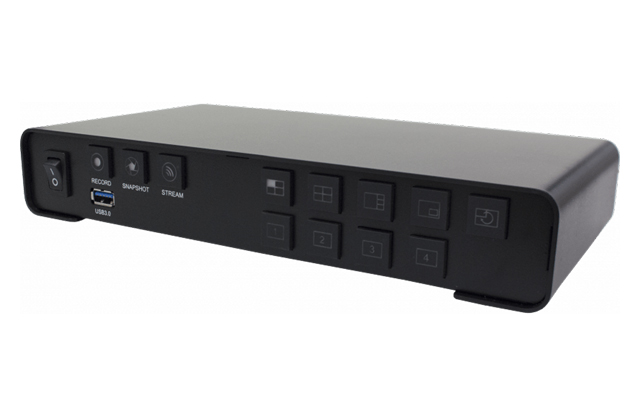

4ch対応HDMIストリーミングエンコーダー

SC6D0N4 HDMI

型番:MS-SC6D0N4H

JANコード:4562393846543

250,800



特長

4chの HDMI 入力と + 1ch の 合成画面 (PGM) の計5チャンネルの映像ソースをリアルタイムでエンコードし、Youtube やニコニコ動画などの RTMP 形式に対応したライブ配信サービスを利用するためのライブ映像配信するエンコーダーとしてお使いいただけます。

1 台で 4 チャンネルに対応

HDMI インターフェイスを 4 チャンネル搭載。オーディオは 2ch の HDMI エンベデッドオーディオか、ステレオアナログライン入力から選択できます。
※稼働中に入力信号が途切れたり入力信号の解像度やフレームレートが変化すると動作が不安定になる場合があります。
特に、対応入力解像度以外の信号が入力された場合、エンコーダーの再起動が必要になります。パソコンなど映像出力側の機器によっては起動する際の出力信号が不安定で対応外の信号が入力されるおそれがありますので、信号が途切れたり変化する運用環境でご使用になられる場合は、目的の信号がエンコーダーに安定して入力される状態になってからエンコーダーの電源を投入するか、エンコーダーに信号を入力する前に、解像度やフレームレートを安定して入力することができるフレームシンクロナイザなどを接続し、エンコーダーに入力する信号を一定に保つ構成となるよう設計してください。

PGM モードと合わせて 5 種類の映像ソース

4 チャンネルの映像ソースを使用して、もう1チャンネル「PGM」と呼ばれるマルチモードを搭載。「フルスクリーン」「クアッドビュー」「ピクチャバイピクチャ」「ピクチャインピクチャ」「ループ」の 5 タイプの映像を利用することができます。

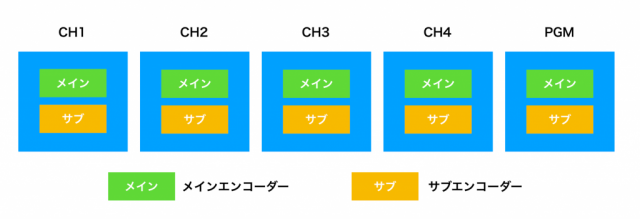

各チャンネル 2 タイプ 合計 10 エンコーダー内蔵

各チャンネルには2つのエンコーダーが用意されており、様々なエンコードパラメーターや配信先を設定することが可能です。1-4 チャンネルの入力ソースと PGM を合わせると合計 10 個ものエンコーダーが本機には内蔵されています。

パソコン不要 本機のみでの運用可能

パソコン用のモニタと、マウス、キーボードを接続することで、パソコン無しでも本機の全ての設定と運用を行うことが可能です。

OSD表示

各入力チャンネル毎に4プレーンのOSDレイヤーが用意されており、テキスト、日時、静止画を個別に設定することができます。
※CH1/CH2/CH3/CH4でストリームを映像ソースとして使用している場合OSDは表示されません。ストリームを映像ソースとしている場合でもPGMについてはOSDを表示可能です。

IP ストリームの受信と表示にも対応

もう一台の SC6D0 シリーズと組み合わせて使用することで送られてきたストリームを録画したり再配信したりすることが可能です。

録画に対応

前面 USB3.0 コネクタに記録媒体を接続することで、映像を録画することが可能になります。
※録画終了時に必要なデータを書き出す必要があるため、記録媒体の残り容量が2GBになった時点で録画を自動的に終了します。録画機能を使用する場合は、想定する録画時間に必要となる空き容量を十分に確保して行なってください。

NDI HXに対応(オプション機能)

SC6D0N4 HDMIには NDI HX(H.264 形式)のエンコーダー、デコーダーとして30分のみ動作させることができる体験版機能が用意されています。オプションライセンスをご購入いただくことで、30分の制限なしにお使いいただくことができるようになります。
※NDI HX 機能については NDI Video Monitor を使用して接続互換性テストを行なってい ます。ご購入前に評価機、体験版を使用して必ず事前の接続テストを行なってください。

仕様

対応フレームレート

最大60 / 50フレーム @ 1920x1080p × 5
(4 HDMI + 1 PGMの合計5ch)

エンコードモード

リアルタイムハードウェアエンコード
ビデオ
・H.264/AVC Baseline/Main/High Profile
・最大ビットレート 64Mbps
エンコードはプログレッシブのみ対応。インタレースの映像信号はプログレッシブでエンコードされます。(例:60i → 30p)

オーディオ
・AAC-LC
・対応ビットレート 32kBpsから384kBps
・サンプリングレート 48KHz 16bit

入力インターフェイス

ビデオ入力
HDMI × 4オーディオ入力
3.5mm Phone ジャック ×4

出力インターフェイス

ビデオ出力(プログレッシブ出力のみ)
HDMI(マルチビュー / PGM )× 1
HDMI(PGM)× 1オーディオ出力
3.5mm Phone ジャック ×1

対応入力解像度

1920×1080 (60p/50p/30p/25p/24p/60i/50i)
1280×720 (60p/50p)
1280×1024 (60p)
1280×960 (60p)
1024×768 (60p)
800×600 (60p)
720×480 (60p/60i)
640×480 (60p)
720×576 (50p/50i)

※こちらもご確認ください

対応エンコード解像度

最小 160×120から 1920×1080(60p)まで
ダウンスケーリング機能内蔵

ネットワークインターフェイス

RJ45 10/100/1000Mbpsイーサネット
DCHPクライアント機能内蔵

対応配信プロトコル

HLS(Pull) , RTMP/RTMPS(Publish)
RTSP over HTTP/UDP(RTSPエレメンタリストリーム)
TS over UDP (Unicast) , TS over RTSP
SRT(Caller, Listner)

対応録画フォーマット

MP4/TS/AVI/MOV

その他

チャンネル毎に2種類のエンコードフォーマット
チャンネル毎に2箇所への配信
RS-485 × 1 /RS-232C × 1
USB2.0ホスト × 1(キーボード、マウス用)
USB3.0 ホスト × 1(録画ストレージ用)
録画、静止画キャプチャ、配信に対応
PGMモード:全画面、4画面分割、ピクチャインピクチャ、ループ

電源

DC入力 12V 2A(ACアダプタより供給)

最大消費電力

約19.5W

価格・型番

SC6D0N4 HDMI

型番

JANコード

価格

MS-SC6D0N4H

4562393846543

250,800円(税込)

SC6D0N4 HDMI(5年保証モデル)

型番

JANコード

価格

MS-SC6D0N4H-Y5

4562393842194

324,500円(税込)

※5 年保証モデル(Y5)とは・・・

MEDIAEDGE シリーズのコンポーネント製品保証期間中 万一製品の故障が発生した場合、 当社保証規定に基づき無償修理および修理期間中代替機を貸し出しいたします。 この5 年保証モデルは、通常1 年間の保証期間を5年に延長し長年に渡り安心してお使いいただける製品パッケージです。毎年の保守費用の発生、保証期間後のスポット修理費用などの心配がありません。

SC6D0N4 SDI/HDMI NDI HX ライセンス

型番

JANコード

価格

MSOP-S6D4-NH

4562393842774

49,500円(税込)

FAQ

よくあるご質問

  • この製品に関するご質問

    Youtubeへ配信する場合の設定方法について

    本製品において、YouTubeへの配信を行う場合、SC6D0シリーズでは、取扱説明書7-7、SC6C0N1 AIOにおいては取扱説明書7-8に記載されている方法(方法A)と、それぞれの取扱説明書7-4 に記載されている方法(方法B)の2種類の方法を使用することができました。

    この方法Aによる配信の場合、YouTubeの提供する「従来のクリエイター」ツールより「今すぐ配信」の機能を使用する必要がありますが、この「従来のクリエイター」はYouTubeより2020年を目処に段階的に提供を終了するとアナウンスされています。

    今後YouTubeへの配信を行う場合には、方法Bによる方法をお使いくださいますようお願いいたします。方法Bによる設定については、YouTube より以下の操作を行うことで可能になります。



    1.画面右上部のカメラのアイコンから「ライブ配信を開始」を選択します。



    2.配信に必要な情報を入力してください。特に配信動画が子供向けであるかどうかは必ず設定する必要があります。



    3.エンコーダの設定に必要な情報は下記画面に全て用意されています。

    SC6D0シリーズの場合、ストリーミングの項目で RTMPを選択し、
    rtmp://a.rtmp.youtube.com/live2/”ストリームキー”
    と、rtmp 配信サーバーの項目にまとめて入力してください。(配信アドレスの後に / を追加する必要があります。)

    SC6C0N1 AIOの場合、サーバーとストリームキーをそれぞれの欄に入力してください。(配信アドレスの後に/を追加する必要はありません。)

    工場出荷時状態であらかじめ IP アドレスなどのネットワーク設定はされていますか?

    出荷時、DHCP が有効になっています。
    DHCP サーバーが動作している環境に接続して、同セグメント内の WindowsPC で
    専用 IP 検索ユーティリティ「FindDevices.exe」を実行して割り振られた IP アドレスを取得してください。
    ※「FindDevices」は下記リンクからダウンロードできます。
    DHCP サーバー環境がない場合は、SC6D0N4 本体にマウス、キーボード、HDMI モニターを
    接続した状態で起動後にマウスを右クリックしてください。設定画面が表示されます。
    ※マウス、キーボードは背面 USB 端子に接続してください。

    Web コンソールを開く方法を教えてください。

    PC の Web ブラウザで以下の URL にアクセスします。
    http://IP アドレス
    ※初期設定「ユーザー名:admin」「パスワード:0000」

    4 本の入力ソースを同時に配信できますか?

    SC6D0N4 は、CH1 から CH4 までの入力ソースと PGM の合計 5 本同時配信ができます。
    配信先はそれぞれ個別に 2 種類まで設定できます。(合計 10 ストリーム配信)

    4 本の入力ソースを同時に録画できますか?

    SC6D0N4 は、CH1 から CH2 までの入力ソースと PGM の合計 5 本同時録画ができます。
    録画設定はそれぞれ個別に 2 種類まで設定できます。(合計 10 本録画)
    同時に録画可能な数は、前面 USB 端子に接続した記録媒体の記録可能速度に依存します。
    バスパワー駆動の USB-HDD は消費電力によって動作が不安定となる可能性がありますので
    セルフパワー駆動タイプをお使いください。
    ※PGM 録画の場合、前面のレイアウトボタンを切り替えると録画内容も変更されますのでご注意ください。

    録画したファイルはネットワーク経由で取り出せますか?

    接続した USB-HDD で移動する方法が手軽ですが、
    SC6D0N4 本体経由で Web ブラウザを使ってアクセスし、ダウンロードすることができます。
    http://IP アドレス /storage

    4 本の入力ソースの静止画を取れますか?

    CH1 から CH4 の入力ソースと PGM の 5 本の静止画キャプチャーを bmp または jpeg で保存できます。

    エンコード映像(配信映像、録画映像)に文字や静止画を追加することはできますか?

    SC6D0N4 は、CH1 から CH2 までの入力ソースと PGM の合計 5 本に対して、それぞれ 4 レイヤーずつ OSD 表示することができます。
    ただし、処理可能な上限を超えた場合には、正しく表示されなくなりますのでご注意ください。
