HDMI2.0 to 12G-SDI コンバーター スタンダードモデル
VPUC-HS1STD
型番：VPUC-HS1STD
JANコード：4562393848615
132,000
特長
HDMI2.0の12G-SDIへの変換に対応
・HDMI2.0(3840x2160p59.94, 18Gbps)を12G-SDIへ変換
※スタンダードモデルのため、HDMI入力がない場合はSDI出力から信号は出ません。HDMIスイッチャとの運用時などにはご注意ください。
HDMIパススルー搭載
・入力のモニタ用などに、HDMI分配器を必要としません。
簡易ダウンコンに対応
・4K解像度入力時に利用可能なフルHDへの簡易ダウンコン機能搭載（HDMIチップ機能使用）
HDRに対応
・HDMI2.0入力のDynamic Range and Mastering InfoFrameの情報を、12G-SDIのPayload IDに反映
・HDRフォーマットマッピング変換には非対応（LUTの適応非対応）
EDIDエミュレート機能搭載
・BoxCenter ProにてUSB経由でHDMI入力に任意のEDIDを設定可能
・HDMIパススルー接続先モニタのEDIDを読み取り、BINファイル化が可能
FAN搭載
・風冷用のFANを搭載し、動作温度範囲内での安定動作を保証
・取り外し交換可能なFANモジュール（保守用交換FANモジュール販売）
HDMI信号はHDMI2.0bのDeepColorに対応
・SDI信号が10bit精度のため内部も10bitで処理されます
BNCコネクタにはヒロセ電機製BNC75シリーズ 12G-SDI対応レセプタクルを採用
最大8ch、32kHz～192kHzのHDMI音声入力に対応。SDI出力は8ch, 48kHzへサンプリングレート変換
12V ACアダプタ給電
・ねじ止め式ACアダプタによる安定給電 （USB給電には非対応）
仕様
|
HDMI入力 |
HDMI Ver. 2.0b、HDCP非対応、CEC非対応, DeepColor対応、色空間 RGB/ YCbCr444/ YCbCr422対応、静的HDR対応 |
|---|---|
|
SDI出力 |
12G-SDI (SMPTE ST2082-1/ST2082-10) |
|
HDMI出力 |
HDMI2.0入力パススルー出力 |
|
HDR |
・HDMI入力 Dynamic Range and Mastering InfoFrameの内容表示 |
|
オーディオ入力 |
HDMIエンベデッド・オーディオ（LPCM, Max.8ch, サンプリング周波数 32kHz to 192kHz |
|
オーディオ出力 |
SDIエンベデッド・オーディオ（LPCM Max.8ch,48kHz） |
|
入出力遅延 |
最大2ライン |
|
推奨最大SDIケーブル長 |
12G-SDI (L-5.5CUHD) |
|
検証済みHDMIケーブル（5m） |
RP-CHK50 / Panasonic, HDMI05P / CANARE,UHP-5 / IMAGENICS |
|
入力端子 |
HDMI Type A x 1系統 |
|
出力端子 |
12G-SDI対応 75ΩBNC x 2 |
|
USBコネクタ |
USB Type-C x 1 (USB給電非対応) |
|
DIPスイッチ |
10bit (Control / 4K to FHD / Out 1 Cable Length / Out 2 Cable Length / Reserved) |
|
FAN |
１基（交換可能） |
|
ケース |
SECC |
|
RoHS/RoHS2 |
対応 |
|
寸法 |
W: 210mm x D: 76mm x H: 36mm (ブラケット含む、コネクタ含まず、ブラケット着脱不可) |
|
重量 |
412g |
|
電源(ACアダプタ給電) |
ACアダプタ：AC100～240V / DC12V 最大748mA |
|
電源(USB給電) |
非対応 |
|
最大消費電力 |
11.0W(ACアダプタ含む) |
|
動作温湿度範囲 |
0～40℃、20～80% RH ※結露なきこと |
|
保存温湿度範囲 |
-20～60℃、5～90% RH ※結露なきこと |
|
HDMI入力フォーマット |
[HD] |
|
SD出力フォーマット（解像度・フレームレートはHDMI入力に依存します） |
HD-SDI: 1280x720p59.94/p60/p50, |
|
簡易ダウンコンバート |
HDMI(4K入力)から3G-SDI（FHD）へのダウンコンバート機能 |
製品詳細

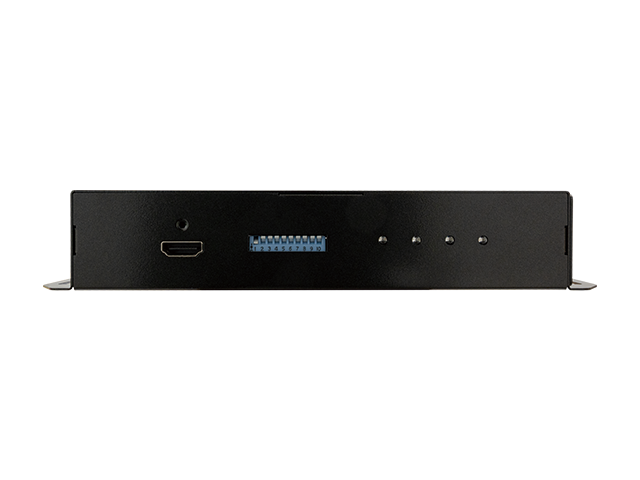

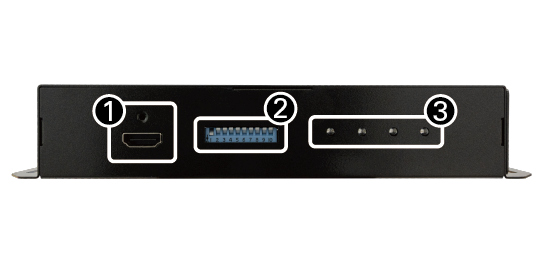

フロントパネル
|
①HDMI入力 |
変換するHDMI信号を入力します。 |
|---|---|
|
②DIPスイッチ |
各種設定を行います。 |
|
③ステータスLED |
機器・信号の状態を表示します。 |

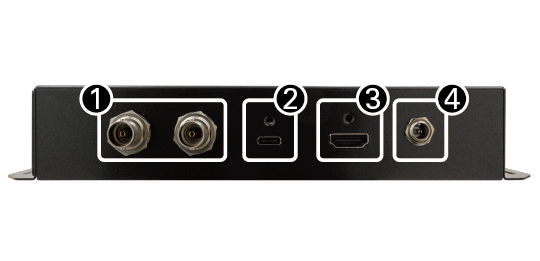

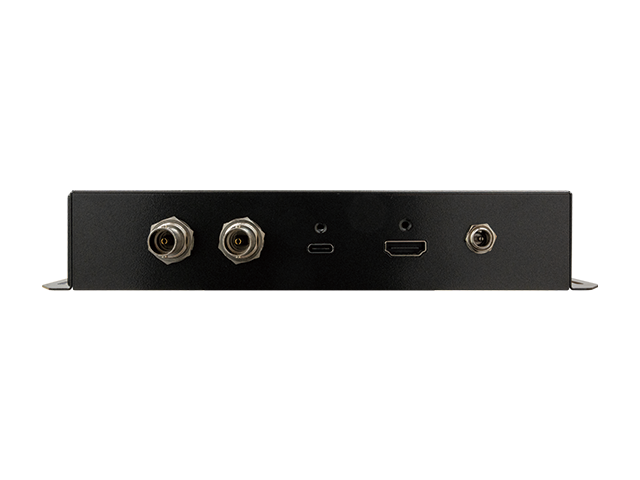

リアパネル
|
①SDI出力 |
HDMI信号から変換されたSDI信号が出力されます。どちらのコネクタも同じ信号が出力されます。 |
|---|---|
|
②USB Type-C |
PCと接続してファームアップ・機器の設定に使用します。 |
|
③HDMIパススルー出力 |
HDMI入力信号のパススルー出力です。 |
|
④電源ジャック |
付属のACアダプタを接続します。 |

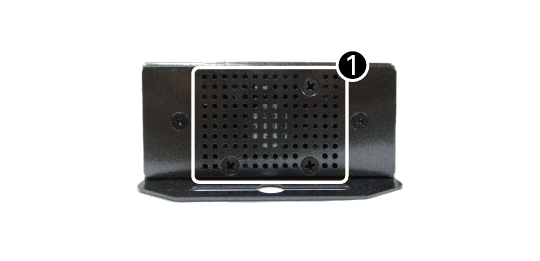

サイドパネル
|
①FANユニット |
空冷用のFANユニットです。 |
|---|

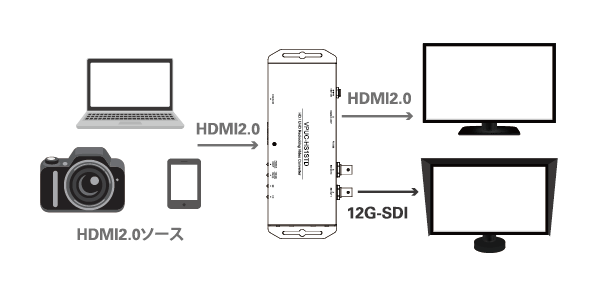

使用例
・PC、カメラ、スマホなどのHDMI2.0(3840 x 2160 p59.94)の12G-SDI変換
・安価なHDMI2.0搭載機器を12G-SDIのソースとして使用することができる

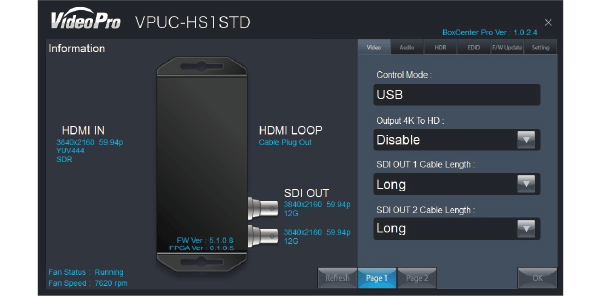

BoxCenter Pro
VideoPro 4Kシリーズ専用のWindowsユーティリティソフトウェアです。VPUC-HS1STD、VPUC-SH1STDはUSB Type-C端子のケーブルでWindowsPCと接続します。HIDデバイスとして認識されるため、従来のBoxCenterと同様、ドライバのインストールなしにご使用いただけます。1台のみ接続してください。
製品の差異
|
|
VideoPro 4Kモデル |
VideoPro 3シリーズ |
|---|---|---|
|
USB |
USB Type-C (VPUCシリーズ） |
USB Micro-B |
|
USB給電 |
非対応 |
対応 |
|
筐体フランジ着脱 |
非対応 |
対応 |
|
スケーラ・フレームバッファ機能 |
非対応（簡易ダウンコンあり） |
対応機種あり |
|
FAN |
搭載(VPUCシリーズのみ) |
非搭載 |
|
USBコントロール |
BoxCenter Pro(VideoPro ４Kモデル専用) |
BoxCenter |
|
ACアダプタ(差異なし) |
12V 1A品 ロック式(従来品) |
同左 |
|
ラックマント(差異なし) |
VideoPro用 MERMKMVP1U-A |
VideoPro用 MERMKMVP1U-A |
|
分配器・延長器 |
12G/3G/HD/SDの表示のみ(ハードウェア制限) |
フォーマット・フレームレート表示 |
製品構成・型番
価格・型番
VPUC-HS1STD
|
型番 |
JANコード |
価格 |
|---|---|---|
|
VPUC-HS1STD |
4562393848615 |
132,000円(税込) |
製品構成
●VPUC-HS1STD本体x1 ●取扱説明書x1 ●専用ACアダプタ（日本国内仕様）x1 ●HDMIケーブルクランプx2
