12G-SDI (SMPTE ST2082-1 / ST2082-10)
6G-SDI (SMPTE ST2081-10)
3G-SDI Level A Direct image format mapping (SMPTE 425M)
3G-SDI Level B-DL SMPTE ST372 Dual Link mapping (SMPTE 425M)
3G-SDI Level B-DS 2xSMPTE ST292-1(HD-SDI) dual-stream mapping (SMPTE425M)
HD-SDI (SMPTE 292M)
※SD-SDI非対応

アクティブスルー(イコライザ/リクロックは常に有効)

HDMI Ver. 2.0b HDCP非対応、CEC非対応, DeepColor対応、色空間 RGB/ YCbCr444/ YCbCr422切替可能、静的HDR対応

※VPUC-SH1STDはスケーラを持たないスタンダードモデルのため、SDI入力が途切れるとHDMI出力も途切れます。とくに前段にSDIスイッチャなどを配置する構成の場合、HDMI出力の切替わりは、条件によっては10秒から20秒ほどの時間がかかります。

・SDI入力のPayload ID中のEOTF、Gamut情報を表示
・HDMI出力のDynamic Range and Mastering InfoFrameの設定が可能
※SDI入力　Payload IDによる自動認識には非対応
※HDRフォーマットマッピング変換には非対応　（LUTの適応非対応）

SDIエンベデッド・オーディオ（LPCM Max.8ch,48kHz）

HDMIエンベデッド・オーディオ（LPCM, Max.8ch, 48kHz）　
※チャネルのリマッピングおよびダウンミックス出力非対応

最大2ライン

12G-SDI (L-5.5CUHD)
　　　パソロジカル信号: 70m　／　カラーバー信号:　80m
　　　※L-5CFBの場合 (パソロジカル／カラーバー信号)：　60m
6G-SDI (L-5.5CUHD)
　　　パソロジカル信号：　90m　／　カラーバー信号：　100m
3G-SDI (L-5CFB)
　　　パソロジカル信号： 150m　／　カラーバー信号:　170m
HD-SDI (L-5CFB)
　　　パソロジカル信号： 220m　／　カラーバー信号: 250m
※測定時使用ケーブルは、12G-SD対応のL-5.5CUHD/CANARE、および3G/HD-SDI対応のL-5CFB/CANAREを使用
※当社製品同士をロングケーブルで接続し、前後を1mケーブルで信号発生器および測定器に接続し検証した結果に基づきます。（Long設定）
※パソロジカル（チェックフィールド）信号は、アナログ性能およびPLLを評価するテスト信号です。
※最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わりますので実機にてご確認下さい。

RP-CHK50 / Panasonic, HDMI05P / CANARE,UHP-5 / IMAGENICS

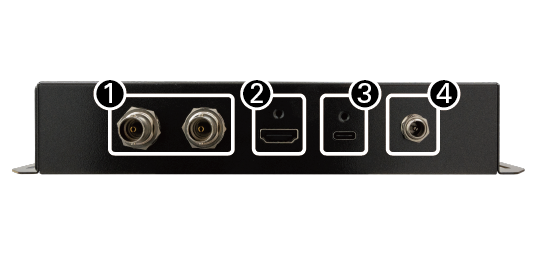

12G-SDI対応 75ΩBNC x 1

HDMI Type A　x 1
12G-SDI対応 75ΩBNC (SDI入力アクティブスルー出力) x 2

USB Type-C x 1　 (USB給電非対応)

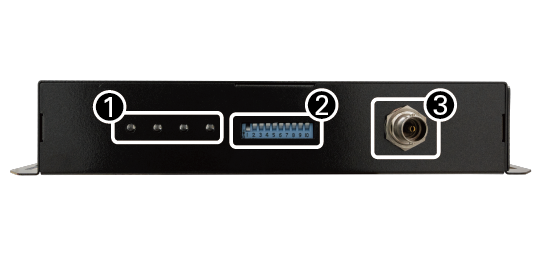

10bit (Control / Output Mode / Output Color Mode / EQ Bypass Mode / Out 1 Cable Length / Out 2 Cable Length / Reserved)

１基（交換可能）

SECC

対応

W: 210mm x D: 76mm x H: 36mm (ブラケット含む、コネクタ含まず、ブラケット着脱不可)

424g

ACアダプタ：AC100～240V / DC12V 最大549mA

非対応

7.7W(ACアダプタ含む)

0～40℃、20～80% RH ※結露なきこと

-20～60℃、5～90% RH ※結露なきこと

HD-SDI: 1280x720p59.94/p60/p50,
　　　　1920x1080i59.94/i60/i50,
　　　　1920x1080p23.98/p24/p25/p29.97/p30,
3G-SDI Level A: 1920x1080p59.94/p60/p50
3G-SDI Level B-DL: 1920x1080p59.94/p60/p50
3G-SDI Level B-DS: HD-SDIに同じ
6G-SDI: 4096x2160p23.98/p24/p25/p29.97/p30
　　　　3840x2160p23.98/p24/p25/p29.97/p30
12G-SDI: 4096x2160p59.94/p60/p50
　　　　3840x2160p59.94/p60/p50
※SD-SDI非対応

[HD]
1280x720p59.94/p60/p50
[FHD]
1920x1080i59.94/i60/i50,
1920x1080p23.98/p24/p25/p29.97/p30,
1920x1080p59.94/p60/p50
[4K]
4096x2160p23.98/p24/p25/p29.97/p30,
4096x2160p59.94/p60/p50
3840x2160p23.98/p24/p25/p29.97/p30
3840x2160p59.94/p60/p50
※SDフォーマット非対応

12G-SDI／6G-SDI (4K入力)からHDMI（FHD）へのダウンコンバート機能です。
※対応解像度：　3840x2160から1920x1080への変換
※各フレームレート：　p60/p59.94/p50/p30/p29.97/p25/p24/p23.98
※4K(2SI)入力の1リージョン分をFHDとして出力する簡易ダウンコンバートです。
このため、ピクセル／ライン飛ばしによる簡易ダウンコンになります。フィルタなどの補間機能はありませんので、飛ばされたピクセル／ラインは欠落します。　フレームレート変換機能はありません。
