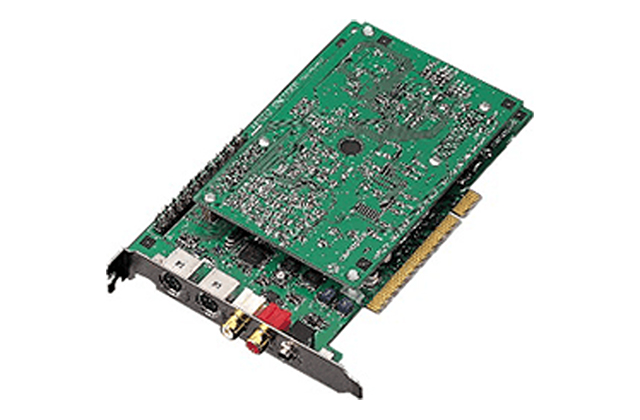

MVR-D2000

: MPEG2 リアルタイムコンコーダ/デコーダ

MVR-D2000

特長

リアルタイム・エンコード

ビデオおよびオーディオ信号をリアルタイムに圧縮し、PC のハードディスクに記録します。エンコードされたデータをユーザープログラムにメモリ上で引き渡すことも可能です。

リアルタイム・デコード

記録されたファイルをハードディスクから読み出し、伸長してビデオ信号に戻します。デコードすべきデータをユーザープログラムからメモリ上で引き取ることも可能です。

先進技術である MPEG2 に対応

ビデオの圧縮方式は、DVD などに使用されている MPEG2 方式、ビデオ CD などに使用されている MPEG1 方式のいずれの圧縮 / 伸長にも対応しています。
※ MVR-D2000 では、直接 DVD ビデオやビデオ CD のタイトル作成は行えません。市販のオーサリングソフトや CD-R/RW ライティング・ソフトウェア等が別途必要になります。

DV-MPEG ファイルコンバータで高速 MPEG2 変換

DV-MPEG ファイルコンバータ付属の DV-MPEG ファイルコンバータにより、DVRex/DVRaptor/EZDV で作成した AVI ファイルを、ほぼ実時間 (※) でMPEG2 ファイルに変換します。
※Pentium III 500MHz x 2 の CPU を搭載した PC で計測したところ実時間の約 1.05 倍、Pentium II 300MHz（x1）では実時間の約 1.5 倍の処理時間を要しました。（社内計測値）

Premiere プラグインを添付

Adobe Premiere 上から MPEG キャプチャ / MPEG 出力を行うためのプラグインを添付しています。

RexEdit からの MPEG 出力に利用可能

DVRex-RT 専用編集ソフト RexEdit 上からの MPEG1/2 出力に利用できます。タイムライン上から必要な範囲だけを選択できるので、効率的に作業を行えます。

映像と音声の多重化処理

次のような種々の処理が可能です。

ビデオとオーディオを多重化して１つのファイルに記録（プログラムストリーム）

ビデオとオーディオをエンコードしてそれぞれ別個のファイルとして同時に記録（ビデオおよびオーディオの各エレメンタリーストリーム）

ビデオをエンコードし、オーディオは非圧縮の PCM データとしてそれぞれ別個のファイルに同時に記録（ビデオエレメンタリーストリームおよびWAVE ファイル）

ビデオまたはオーディオを単独でエンコード（エレメンタリーストリーム）

ビデオ・オーディオ出力

エンコードするためのビデオとオーディオの入力端子はもちろん、デコードしたビデオ / オーディオの出力端子も備えていますので、出力を TV やビデオデッキに接続して、入力信号をモニタしたり、再生出力を表示・録画することができます。

PC 画面へのオーバーレイ表示

入力しているビデオのモニタリング映像やハードディスクから再生する映像を、PC のディスプレイ上になめらかな動きで表示するオーバーレイ表示機能(※) を装備しています。オーバーレイは、ビデオ出力と同時に表示可能です。
※オーバーレイ表示を行うには、使用するグラフィックボードが DirectX の機能をサポートしている必要があります。また、使用するマザーボードの種類や表示解像度、リフレッシュレートの設定などによっては実現できないこともあります。

ハーフサイズの PCI ボード

ハーフサイズの PCI ボードに実装されていますので、ほとんどの PCI スロットに装着可能です。

録画・再生の GUI

MPEG Station ビデオデッキの感覚でハードディスクへの記録・再生をコントロールできるアプリケーションソフト「MPEG Station」が付属していますので、すぐにエンコード・デコードが可能です。

ソフトウェア開発キットを付属

MVR-D2000 の機能を活かしたアプリケーションを作成するための開発キット（SDK）が付属しています。お客様のアプリケーションに MVR-D2000 をコントロールする機能を組み込み、マルチメディア応用システムの構築にご利用いただけます。映像ネットワークシステムの構築等に必要な、メモリ経由のデータ授受も可能です。(※)
※ メモリ経由のデータ授受は、プログラムストリームのみで可能です。

仕様

ビデオ入出力信号	NTSC/PAL
ビデオ入力端子	７ピンミニDINコネクタ（Sケーブルを接続、または付属のピンジャック変換ケーブルによりコンポジット信号を接続）
ビデオ出力端子	７ピンミニDINコネクタ（Sケーブルを接続、または付属のピンジャック変換ケーブルによりコンポジット信号を接続）
入力映像調整	入力映像（録画時）、出力映像（再生時）をPCの画面にオーバーレイ可能 ※Windows の DirectXによるオーバーレイ機能に対応したディスプレイハードウェア・ソフトウェアが必要です。※オーバーレイを表示しないことも可能です。
オーバーレイ表示	入力映像（録画時）、出力映像（再生時）をPCの画面にオーバーレイ可能※Windows の DirectXによるオーバーレイ機能に対応したディスプレイハードウェア・ソフトウェアが必要です。 ※オーバーレイを表示しないことも可能です。
オーバーレイ映像調整	入力映像、出力映像のオーバーレイの映像を調整可能（Brightness, Contrast, Saturation） ※エンコード結果やビデオ出力の映像には反映されません
ビデオ圧縮	ISO/IEC 13818-2(MPEG-2) ISO/IEC 11172-2(MPEG-1)
プロファイル，レベル	MP@ML, MP@LL, SP@ML
対応形式	720×480(NTSC), 720×576(PAL)
	352×480(NTSC), 352×576(PAL)
	352×240(NTSC), 352×288(PAL)
フレームレート	29.97fps(NTSC) 25fps(PAL)
ビデオビットレート	MPEG2 Standard　4M～15Mビット/秒 MPEG2 Half D1/ SIF　2M～8Mビット/秒 MPEG1　1M～1.8Mビット/秒
GOP構成	IBBP（M=1～3, N=1～30 で指定可能） I-only（M=1, N=1）
オーディオ入力	LINE IN　RCAピンジャック（赤/白）
オーディオ出力	LINE OUT　φ3.5mm ステレオミニジャック
オーディオ入出力レベル	フルスケール 2V rms 出力レベルはアッテネート/ミュートが可能
オーディオサンプリング周波数	32kHz, 44.1kHz, 48kHz
オーディオビット幅	16ビット
オーディオ圧縮	ISO/IEC 11172-3 Layer 2 （ソフトウェアによるリアルタイム処理）圧縮なし（リニアPCMによるWAVEファイルを生成可能）
オーディオビットレート	128, 160, 192, 224, 256, 320, 384Kビット/秒
多重化	ISO/IEC 13818-1 MPEG2 プログラムストリーム ISO/IEC 11172-1 MPEG1 システムストリーム多重化なし（ビデオ、オーディオの各エレメンタリーストリーム）
使用資源	PCIコンフィグレーション時に割り当てられる1つ
使用資源	PCIコンフィグレーション時に割り当てられる512バイト
消費電流	+5V 1.5A, +12V 160mA, -12V 100mA
ボードサイズ(mm)	175 x 107
ボード質量	200g（付属品を除く）

複数枚ボードの同時使用

1台のPCに複数枚のMVR-D2000をインストールし、同時に使用できます。論理的には64枚までですが、実際にはバスやCPUやHDDなどの能力により、またビットレートにより、２～６枚が上限になります。ただし、PC画面上に同時表示するオーバーレイの数は、グラフィックスボードの制約から、1個のみになります。残りのボードは、ビデオ入出力のみでご使用ください。

動作環境

PC本体	使用可能なPCIバススロット(PCI Ver.2.1以上）が１つ以上ある Pentium II 266MHz以上のCPUを持つPC/AT互換機。 ● DualCPUにも対応しています。 ● Intel社製CPU、チップセット以外の環境でのご使用は動作対象外となります。
メモリ	64MB以上 (AVIからMPEGへのファイル変換機能を使用する場合は 96MB以上)
表示モード	640×480以上・16bit color以上（x1 サイズでオーバーレイ表示を行う場合には、800×600以上の解像度が必要）
使用可能温度範囲	5～45℃
対応OS	Microsoft Windows 95 OSR2 日本語版 Microsoft Windows 98/98SE 日本語版 Microsoft Windows NT 4.0 日本語版 + ServicePack 4以降 Microsoft Windows Me 日本語版 Microsoft Windows 2000 日本語版 Microsoft Windows XP 日本語版

S3社製 Savage4 グラフィックチップ搭載ディスプレイカード使用時には、オーバーレイ表示できない、ハングアップするなど製品が正常に動作しない場合があります（ただし MVR_T.EXE は、S3社製 Savage4 グラフィックチップ搭載ディスプレイカードでオーバーレイ表示可能と判定します）。当社では Creative 社製 3D Blaster SAVAGE4 でこの現象を確認しています。
