SDI to SDIコンバーター
SDI to SDIコンバーター アップ・ダウンコンバート／フレームレート変換／ フレームシンクロナイザ内蔵／外部同期デイジーチェーン接続対応モデル

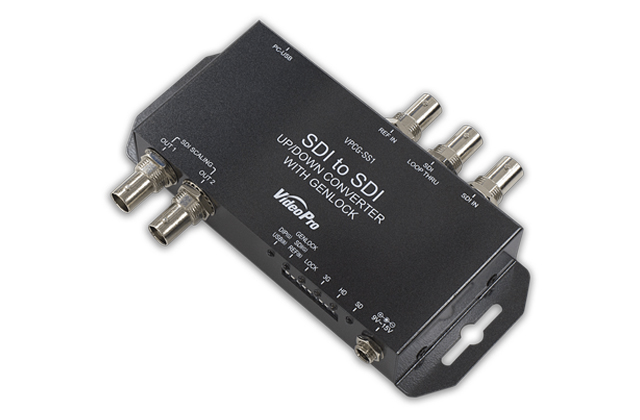

VPCG-SS1
型番：VPCG-SS1
JANコード：4562393848233
88,000
機能
下記のSDI入出力仕様に対応しています
・3G-SDI （SMPTE 425M LevelA Direct image format mapping）
・HD-SDI （SMPTE 292M）
・SD-SDI （SMPTE 259M）
入力解像度自動検出、切り換え
SDIパススルー出力
基準同期信号 BB及び3値に対応
ディップスイッチまたはUSBによる機能設定
USBよりファームウェアアップデート
REF INの終端抵抗75Ω ON／OFF可能（4台までのカスケード接続が可能）
出力をSDI入力に同期させて高画質変換が可能
RoHS指令準拠

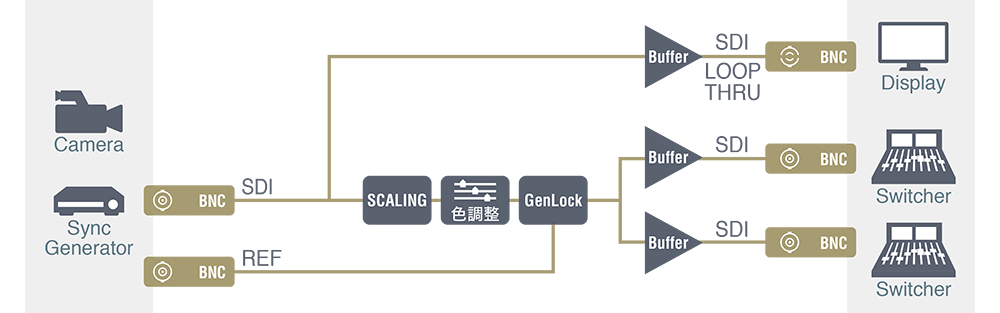

内部構造と接続例
仕様
|
SDI入力・出力 |
3G-SDI（SMPTE 425M level A Direct image format mapping） |
|---|---|
|
SDIスルー出力 |
アクティブスルー（イコライザ／リクロックは常に有効） |
|
REF-IN入力 |
Black Burst (480i59) |
|
オーディオ入力・出力 |
SDIエンベデッド・オーディオ（LPCM Max.8ch, 48kHz） |
|
推奨SDIケーブル |
RG6（5CFB相当）最大100m／RG59（3C2V相当）最大86m 75Ω |
|
入力端子 |
SDI IN（75Ω BNC） × 1 |
|
出力端子 |
SDI OUT（75Ω BNC） × 2 |
|
ディップスイッチ |
9bit（Control／Genlock Mode／Aspect／VideoOut） |
|
ケース |
SECC |
|
外形サイズ |
153（W） × 63.6（D） × 26（H）mm ※突起物は含まず |
|
質量 |
295g |
|
電源 |
ACアダプター：AC100～240V／DC12V 450mA |
|
最大消費電力 |
7.8W |
|
動作温度範囲 |
0 ～ 50℃ ※結露なきこと |
|
保存温度範囲 |
ー20〜＋60°C |
SDI入力対応フォーマット
|
SD-SDI |
720x480i59.94/i60, 720x576i50, |
|---|---|
|
HD-SDI |
1280x720p59.94/p60/p50/p30/p29/p25/p24/p23 |
|
3G-SDI |
1920x1080p59.94/p60/p50 |
※3G-SDI：SMPTE 425M level A Direct image format mappingのみ対応。
※外部同期モードの場合に出力できる解像度はREF-INフォーマットに依存します。
※720p30/p29/p25/p24/p23はスルー設定時に近いp60またはp50で出力されます。
SDI出力対応フォーマット
|
SD-SDI |
720x480i59.94/i60, 720x576i50, |
|---|---|
|
HD-SDI |
1280x720p59.94/p60/p50, |
|
3G-SDI |
1920x1080p59.94/p60/p50 |
※3G-SDI：SMPTE 425M level A Direct image format mappingのみ対応。
※外部同期モードの場合に出力できる解像度はREF-INフォーマットに依存します。
製品詳細

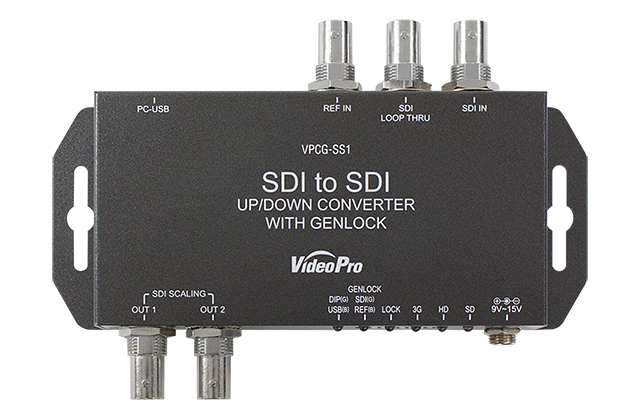

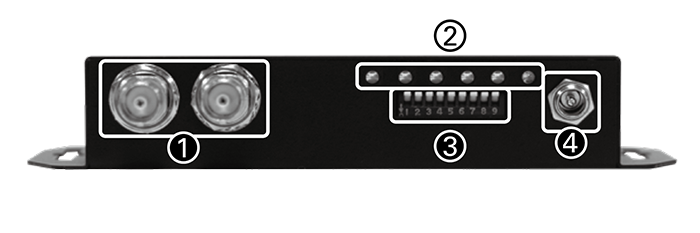

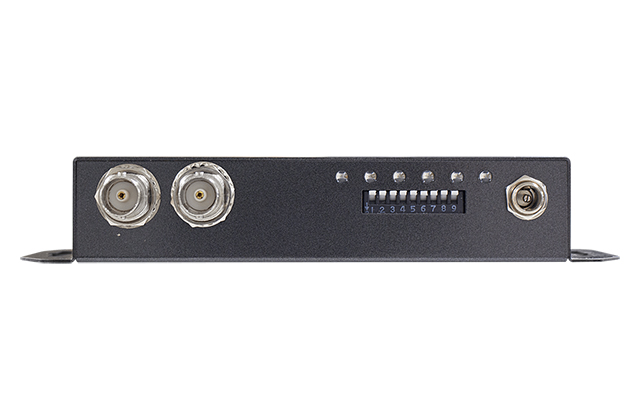

フロントパネル
|
①SDI OUT（アップ・ダウンコンバート） |
変換されたSDI信号が出力されます。どちらのコネクターにも同じ信号が出力されます。 |
|---|---|
|
②LED |
入力信号の状態を表示します。 |
|
③ディップスイッチ |
機器の設定を行います。 |
|
④電源ジャック |
付属のACアダプターを接続します。 |

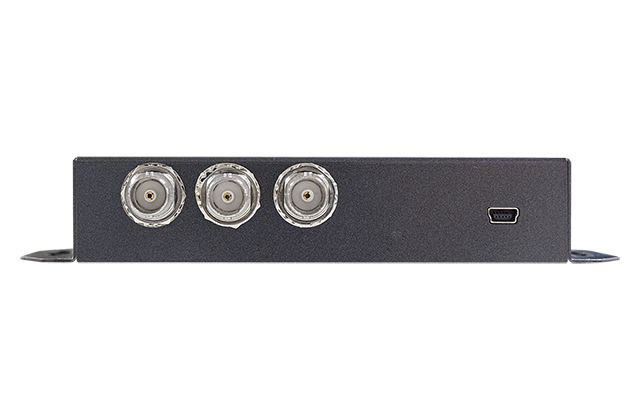

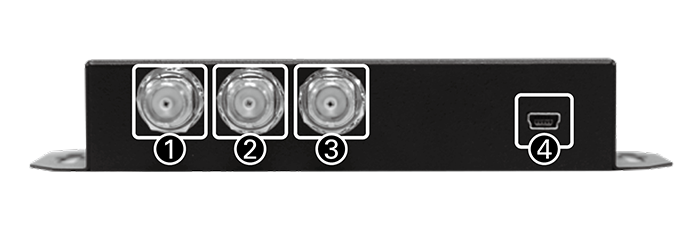

リアパネル
|
①SDI IN |
変換するSDI信号を入力します。 |
|---|---|
|
②SDI LOOP THRU |
SDI入力ポートに入力された信号が出力されます。 |
|
③REF IN |
基準同期信号を入力します。 |
|
④USB |
PCと接続してファームアップ・機器設定に使用します。 |
製品構成・型番
価格・型番
VPCG-SS1
|
型番 |
JANコード |
価格 |
|---|---|---|
|
VPCG-SS1 |
4562393848233 |
88,000円(税込) |
製品構成
●VPCG-SS1本体x1 ●取扱説明書x1 ●専用ACアダプタx1 ●REF IN用BNC分岐コネクタx1
