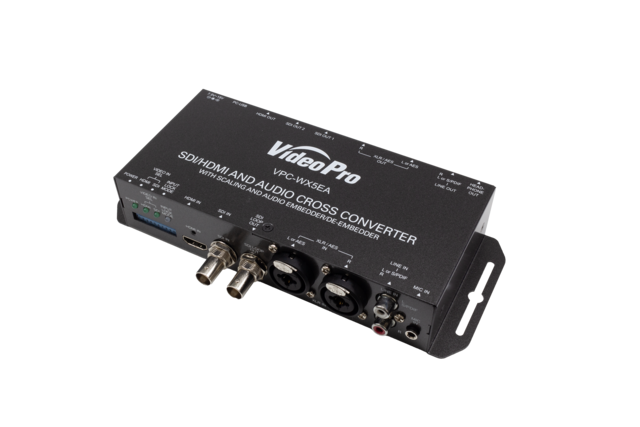

VPC-WX5EA

クロスコンバート ハイビジョンビデオコンバーター

高品質、低価格、そして多機能。多くの要望を取り入れたコンパクトコンバーター。

VPC-WX5EA

型番：VPC-WX5EA

JANコード：4562393848769

140,800

特長

3G/HD/SD-SDI to HDMI / HDMI to 3G/HD/SD-SDI両方の変換に1台で対応

3G/HD/SD-SDI入出力
HDMI 1.4b入出力(対応カラーフォーマット:RGB/YUV444/YUV422)
3G/HD/SD-SDI 入力およびアクティブパススルー出力
SDI/HDMI 同時出力可能 ※同じフォーマット・フレームレートの信号
遅延最大２フレーム ※フレームバッファ・バイパスモードは非搭載

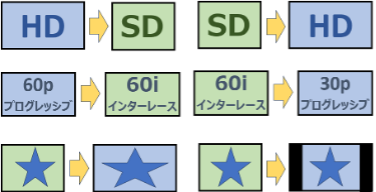

映像処理機能

解像度アップスケール/ダウンスケール変換
フレームレート変換
アスペクト変換
SDI入力同期モード ※Ref入力端子による外部同期機能には非対応

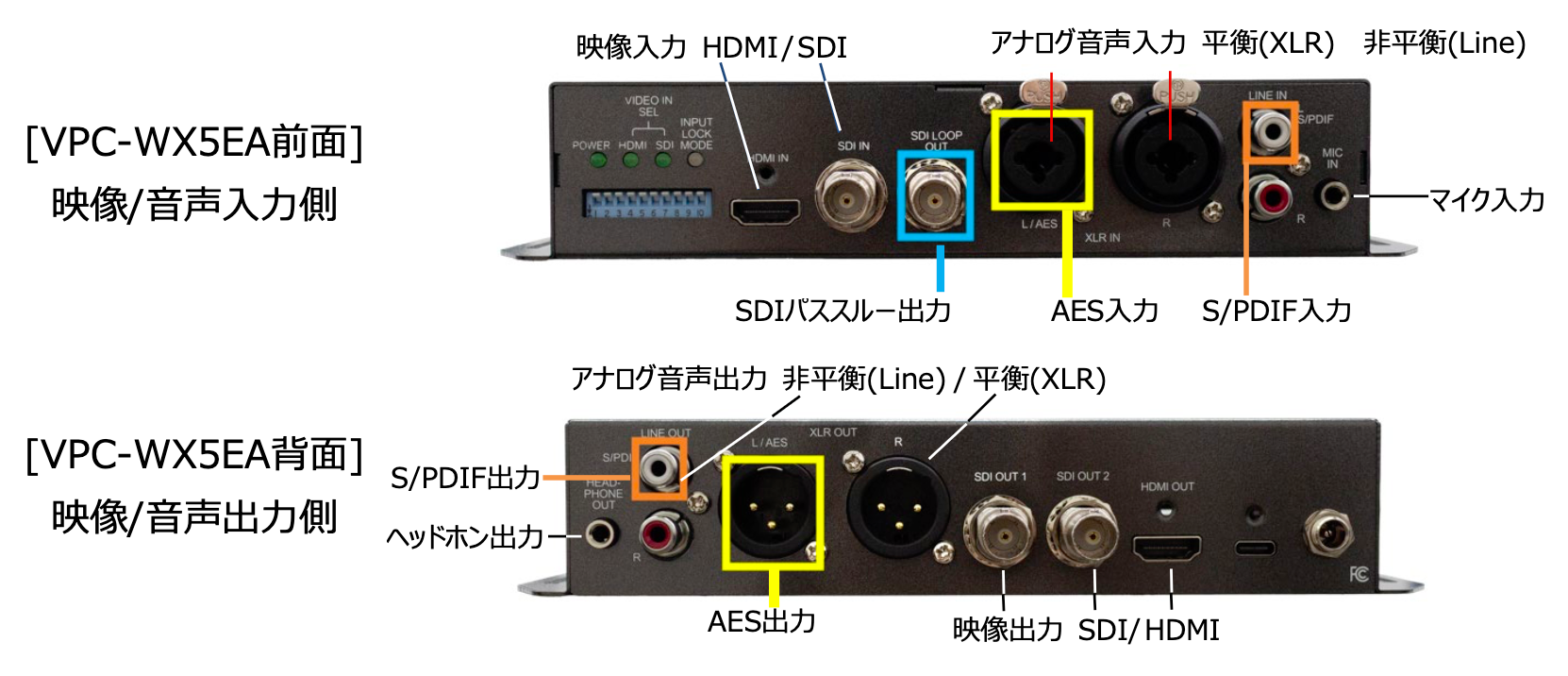

複数の音声インタフェースの入出力に対応

SDIエンベデッドオーディオ、HDMIオーディオ、Line、XLR、AES、S/PDIF、マイク入力(Mic)、 ヘッドホン出力(Headphone)
音声入力(①－⑤から選択 ① HDMI、②SDI、③AES or XLR、④Line or S/PDIF、⑤ Mic in)
音声出力(①－⑤同時出力 ① HDMI、②SDI、③AES or XLR、④Line or S/PDIF、⑤Headphone)※チャネルマッピングは出力ごとに任意に設定可能
HDMI/SDI音声8ch
XLR, Line, AES, S/PDIF, Mic in、Headphone out 各2ch
音声は48kHzにリサンプリング

音声処理機能

音声チャネルリマッピング機能
音声ダウンミックス機能(最大8chまでの平均化方式)
入力音声ディレイ機能(最大100msec)
音声入出力レベル調整機能(入力側 Gain設定、 出力側 Volume設定)

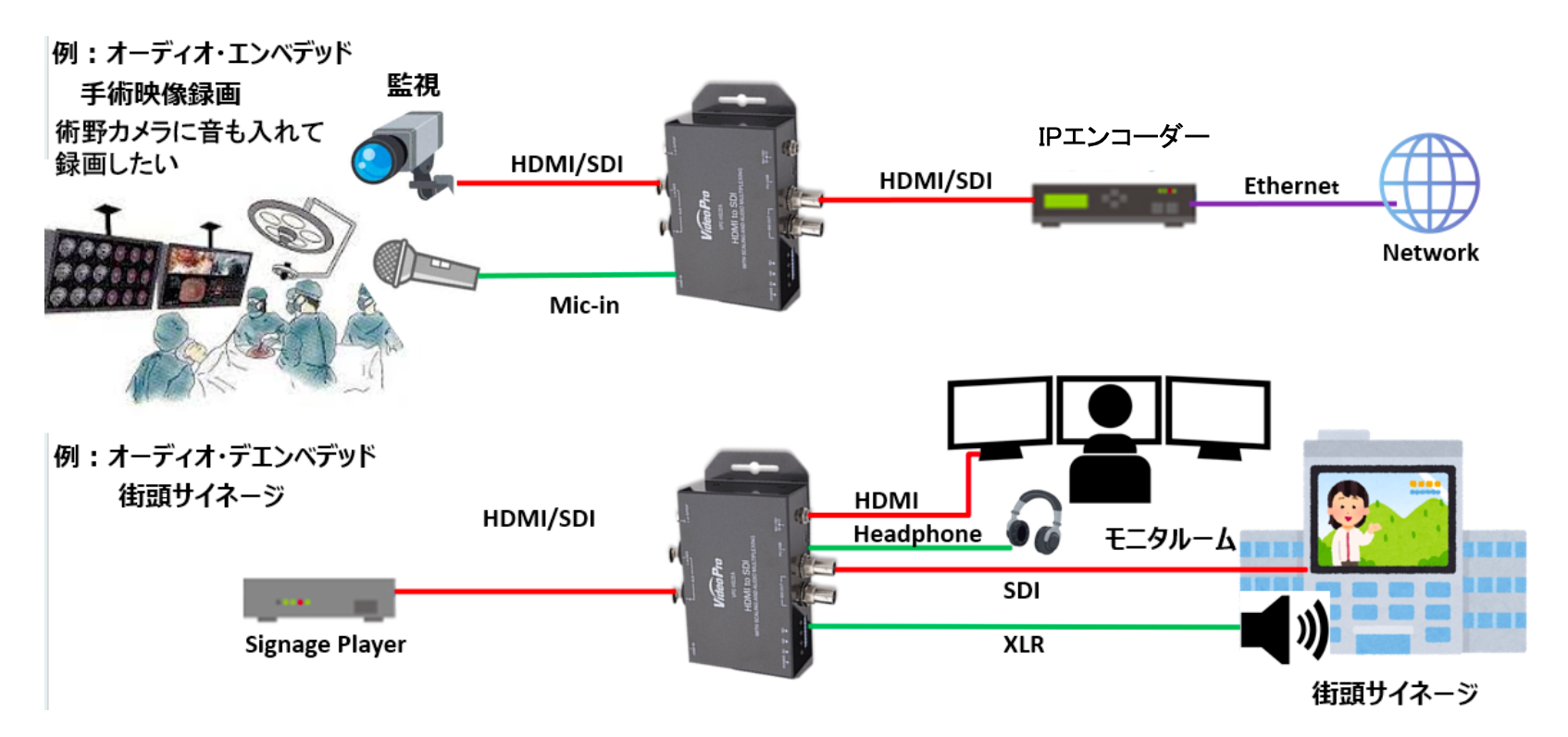

使用例-① 様々な分野で映像と音声の重畳と分離

SDI/HDMI信号へのオーディオ・エンベデッダ―/デエンベデッダーとしての利用

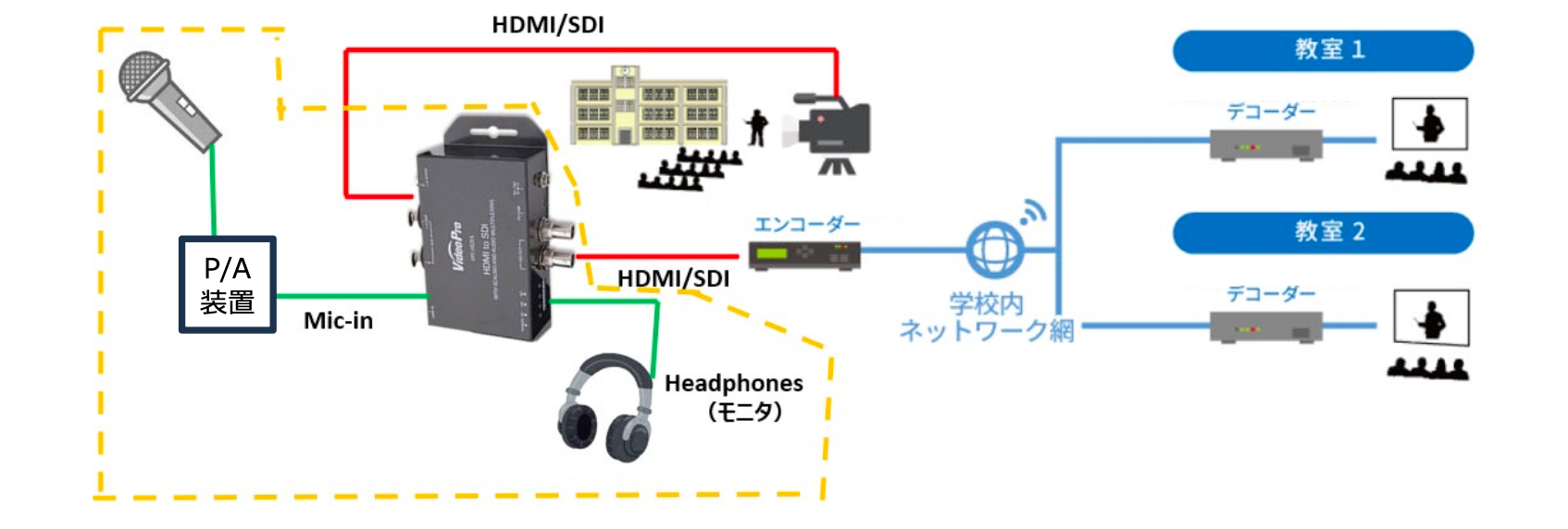

使用例-② 講演会場でカメラ映像にマイク入力を重畳

既設設備に点線部分を追加し、オーディオチャネル リマッピング機能などを利用して マイク音声をHDMI/SDIに重畳する。

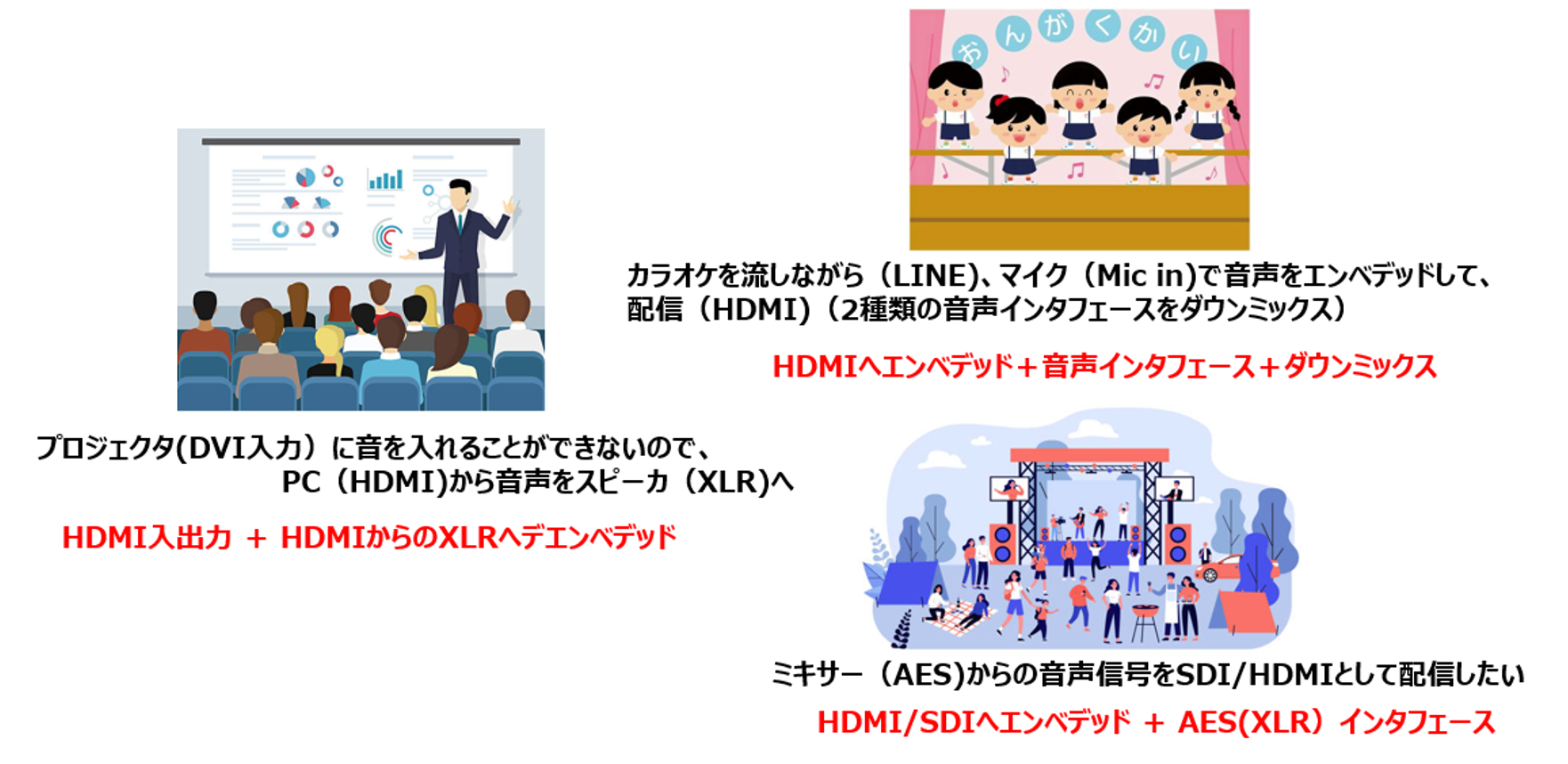

使用例-③ ビデオ・オーディオ処理を１台で対応

必要な機能が現場によって変わるイベントやセミナー等にもオールインワンで対応できます。

仕様

SDI入力

3G-SDI Level A Direct image format mapping (SMPTE 425M)
3G-SDI Level B-DL SMPTE ST372 Dual Link mapping (SMPTE 425M)
HD-SDI (SMPTE 292M)
SD-SDI (SMPTE 259M)

HDMI入力

HDMI 1.4b HDCP非対応、CEC非対応、DeepColor非対応、
色空間: RGB, YCbCr444, YCbCr422

SDIスルー入力

アクティブスルー(イコライザ/リクロックは常に有効)

SDI出力

3G-SDI Level A Direct image format mapping (SMPTE 425M)
3G-SDI Level B-DL SMPTE ST372 Dual Link mapping (SMPTE 425M)
HD-SDI (SMPTE 292M)
SD-SDI (SMPTE 259M)

HDMI出力

HDMI 1.4b HDCP非対応、CEC非対応、DeepColor非対応、
色空間: RGB, YCbCr444, YCbCr422切替可能

オーディオ入力

SDIエンベデッド・オーディオ(LPCM Max. 8ch, 48kHz)
HDMIエンベデッド・オーディオ(LPCM Max. 8ch, 32kHz to 192kHz)
アナログ平衡オーディオ(2ch、最大24dBu、入力インピーダンス: 200kΩ、XLR/TRS)
アナログ非平衡オーディオ(2ch、10dBV (8.94Vpp)、入力インピーダンス: 約10ｋΩ,RCA)
AES (LPCM 2ch、入力インピーダンス: 110Ω、サンプリング周波数: 28kHz～216kHz、XLR/TRS)
S/PDIF (LPCM 2ch、入力インピーダンス: 75Ω、サンプリング周波数: 28kHz～216kHz、RCA)
Mic in (2ch、2Vpp [0.707Vrms]、入力インピーダンス: 2kΩ、ステレオミニジャック)

オーディオ出力

SDIエンベデッド・オーディオ(LPCM, Max. 8ch, 48kHz)
HDMIエンベデッド・オーディオ(LPCM, Max. 8ch, 48kHz)
アナログ平衡オーディオ(2ch、18dBu [6.15Vrms]、出力インピーダンス: 600Ω、XLR)
アナログ非平衡オーディオ(ステレオ2ch、8Vpp [2.828Vrms]、出力インピーダンス: 0.3Ω、負荷インピーダンス: 10kΩ、RCA)
AES (LPCM 2ch、出力インピーダンス: 110Ω,サンプリング周波数: 48kHz、XLR)
S/PDIF(LPCM 2ch、出力インピーダンス: 75Ω,サンプリング周波数: 48kHz、RCA)
Headphone out (2ch、4Vpp [1.414Vrms],出力インピーダンス: 0.3Ω、ステレオミニジャック)
※チャネルのリマッピングおよびダウンミックス出力をBoxCenterProにて設定可能

入出力遅延

最大2フレーム（フレームバッファメモリ・バイパス機能なし）

音声遅延機能

0～100msec

音声機能

チャネルマッピング機能、ダウンミックス機能

推奨最大SDIケーブル長

3G-SDI (L-5CFB): パソロジカル信号・カラーバー信号: 110m
HD-SDI (L-5CFB): パソロジカル信号・カラーバー信号: 180m
SD-SDI (L-5CFB): パソロジカル信号・カラーバー信号: 400m
※測定時使用ケーブルは、3G/HD-SDI対応のL-5CFB/CANAREを使用
※当社製品同士をロングケーブルで接続し、前後を1mケーブルで信号発生器、及び測定器に接続し、出力フォーマットを固定（フレームバッファあり）で検証した結果に基づきます。
※パソロジカル（チェックフィールド）信号は、アナログ性能及びPLLを評価するテスト信号です。
※最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わります。実機にてご確認下さい。

検証済みHDMIケーブル（5m）

HDMI05P/CANARE

入力端子

3G-SDI対応 75ΩBNC x 1
HDMI Type A x 1
XLR（TRS対応）（アナログXLR、AES兼用）x 2、RCA（アナログLine）x 2、ステレオミニジャック(Mic in) x 1

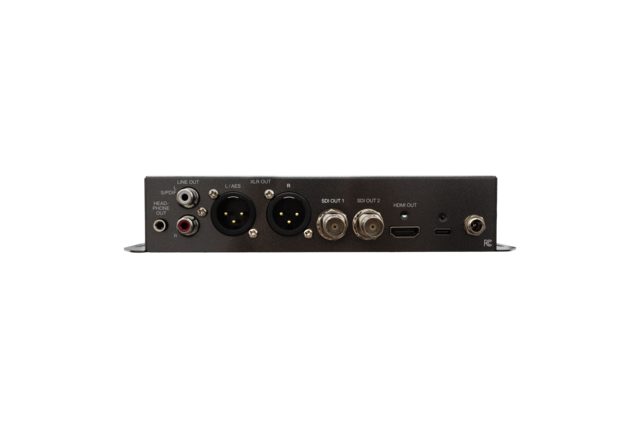

出力端子

HDMI Type A x 1
3G-SDI対応 75ΩBNC x 2（同じ信号）
3G-SDI対応 75ΩBNC (SDI入力アクティブスルー出力) x 1
XLR（アナログXLR、AES兼用）x 2、RCA（アナログLine）x 2、ステレオミニジャック(Headphone out) x 1

USBコネクタ

USB Type-C x 1 (USB給電非対応)

DIPスイッチ

10bit (Control / Video in / Audio in Source / Audio out 1 / Audio out 2 / Output Format)

ケース

SECC

RoHS2

対応

寸法

W: 210mm x D: 84mm x H: 38.5mm (コネクタ含まず、ブラケット含む（着脱不可）)

重量

550g

電源(ACアダプタ給電)

ACアダプタ: AC100～240V / DC12V（2A品）　最大DC12V 827mA

電源(USB給電)

非対応

最大消費電力

11.7W (ACアダプタ含む)

動作温湿度範囲

0～50℃、20～80% RH ※結露なきこと

保存温湿度範囲

-20～60℃、5～90% RH ※結露なきこと

同梱物

・VPC-WX5EA本体
・専用ACアダプタ（日本国内仕様）
・取扱説明書
・ケーブルクランプ（HDMIケーブル用）ｘ2

HDMI入力＜CEA861系＞ ※1

SD: 720x480 59.94i, 720x576 50i
HD: 1280x720 59.94p/60p/50p
FHD: 1920x1080 59.94i/60i/50i,
1920x1080 23.98p/24p/25p/29.97p/30p,
1920x1080 59.94p/60p/50p

SDI入出力 ※1

SD-SDI: 720x487 59.94i (通称720x480 59.94i), 720x576 50i
HD-SDI: 1280x720 59.94p/60p/50p,
1920x1080 59.94i/60i/50i,
1920x1080 23.98p/24p/25p/29.97p/30p
3G-SDI Level A: 1920x1080 59.94p/60p/50p
3G-SDI Level B-DL: 1920x1080 59.94p/60p/50p

HDMI入力＜VESA系＞ ※1

640x350 85p, 640x400 85p, 640x480 59.94p/60p/72p/75p/85p,
720x400 85p, 800x600 56p/60p/72p/75p/85p,
1024x768 60p/70p/75p/85p, 1152x864 70p/75p,
1280x768 75p/85p, 1280x800 60p, 1280x960 60p/75p/85p,
1280x1024 60p/75p/85p, 1360x768 60p, 1366x768 60p,
1400x1050 50p/60p/75p, 1600x1200 50p/60p, 1680x1050 60p,
1920x1200 60p(VESA RB)
※RBはVESA CVTのReduced Blankingです。

HDMI出力 ※1

SD: 720x480 59.94i, 720x576 50i
HD: 1280x720 59.94p/60p/50p
FHD: 1920x1080 59.94i/60i/50i,
1920x1080 23.98p/24p/25p/29.97p/30p,
1920x1080 59.94p/60p/50p

※1 フレームバッファメモリ・バイパス機能（Pass Throughモード）には対応していません

※保証期間は3年です。ご購入時の同時申し込みが条件でさらに２年延長オプションがあります。仕様は予告なく変更になることがあります。

製品構成・型番

価格・型番

VPC-WX5EA

型番

JANコード

価格

VPC-WX5EA

4562393848769

140,800円(税込)

保守部品

価格・型番

ACアダプタ

型番

JANコード

価格

VACADP2

4562393848752

4,180円(税込)
