MEDIAEDGE

SDI信号分配器

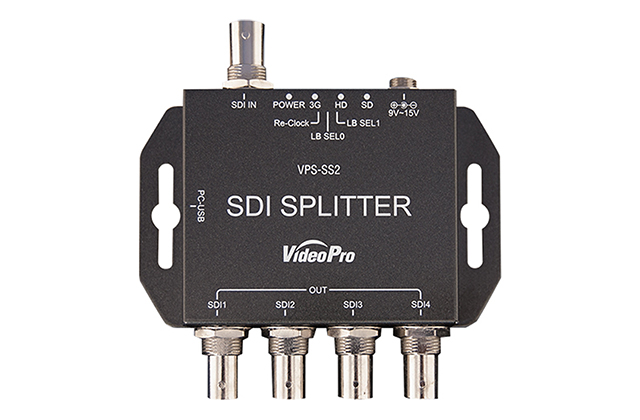

SDI信号分配器 1入力→4分配出力モデル

VPS-SS2

型番:VPS-SS2

JANコード:4562393848141

55,000

機能

SDI 信号分配器 はSD-SDI 、HD-SDI 及び 3G-SDI信号のレベルを落とすことなく4分配する機器です。
SDI 端子に入力された信号を、同じ解像度でSDI端子4本に分配出力します。
SDIより入力されたエンベデッドオーディオ信号、アンシラリデータ等は加工せずに出力されます。
SD、HD、3G-SDI解像度に対応しています。
バッテリー駆動に対応しています。(対応アダプター:Vマウントアダプター,Lマウントアダプター, パワータップアダプター)
RoHS 指令準拠

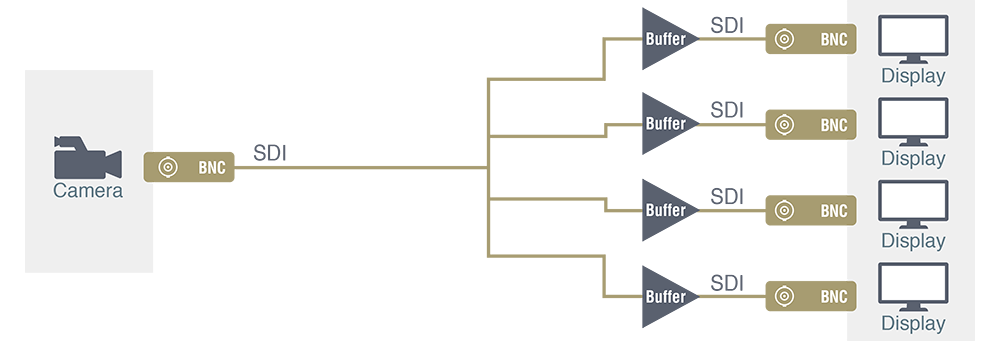

内部構造と接続例

仕様

対応解像度

720×480 59.94i/720×576 50i

1280×720 24p, 23.98p, 25p, 30p, 29.97p/
1280×720 50p, 60p, 59.94p/
1920×1080 50i, 60i, 59.94i/
1920×1080 24p, 23.98p, 25p, 30p, 29.97p

1920×1080 50p, 60p, 59.94p

SDIフォーマット

SD-SD(I SMPTE 259M)
HD-SD(I SMPTE 292M)
3G-SDI ( SMPTE 424M/SMPTE 425M)Level Aのみ

オーディオ入力

7.1ch/5.1ch/Stereo

リクロック機能

有 (ディップスイッチでON/OFF)

推奨SDIケーブル

RG6(5CFB相当)/RG59(3C2V相当)(75Ω)

ケーブル長(最大/参考)

3G:120m, RG6/100m, RG59
HD:200m, RG6/140m, RG59
SD:400m, RG6/280m, RG59
※1 RG6:CANARE L-5CFB/RG59:Belden 9275にて測定
※2 最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わります。

入力端子

1×BNC(SDI)

出力端子

4×BNC(SDI)

BNCコネクター

75Ω inter-locked socket

ディップスイッチ

3-pin(リクロック/NA/NA)

ケース

SECC

外形サイズ

104(W) × 63.6(D) × 26(H)mm ※突起物は含まず

電源

付属ACアダプター:AC100~240V/DC12V

消費電力

2.4W

温度条件

動作温度範囲:0~50°C, 20~80%RH ※結露なきこと

保存温度

ー20〜+60°C

製品詳細

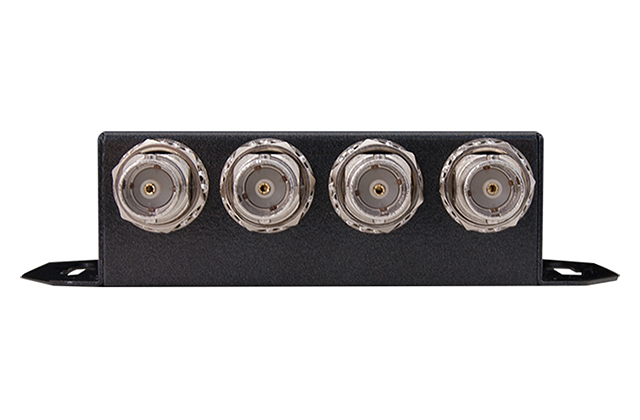

フロントパネル

①〜④SDI出力端子

3G/HD/SD-SDI 出力

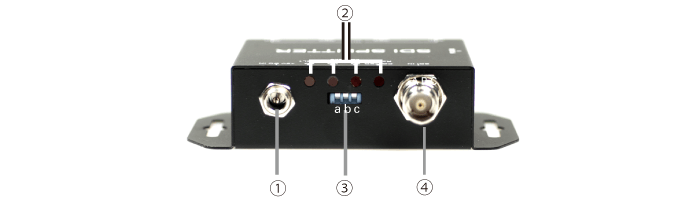

リアパネル

①電源コネクター

電源( 付属ACアダプタを使用)

②LED表示

3G/HD/SD/電源

③ディップスイッチ

a:LB SEL1 / b:LB SEL0 / c:Reclock

④SDI入力端子

3G/HD/SD-SDI 入力

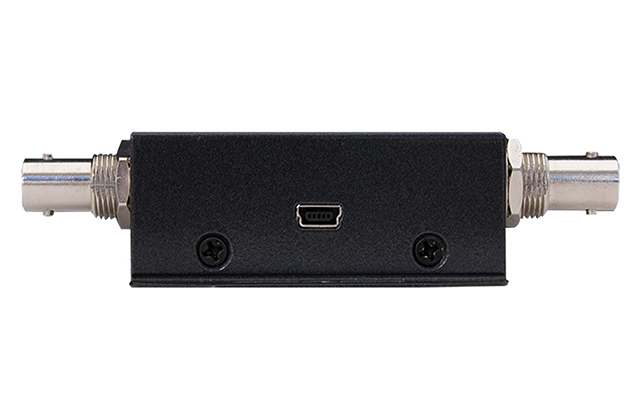

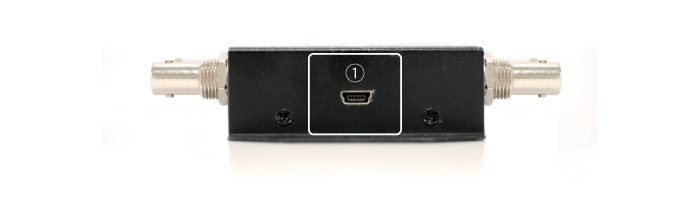

サイドパネル

①USBコネクター

ファームウェアの更新に使用します

製品構成・型番

価格・型番

VPS-SS2

型番

JANコード

価格

VPS-SS2

4562393848141

55,000円(税込)

製品構成

●VPS-SS2本体x1  ●取扱説明書x1  ●専用ACアダプタ(日本国内仕様)x1

保守部品

価格・型番

VACADP1

型番

JANコード

価格

VACADP1

4562393848745

3,080円(税込)
