SDI/HDMI to ANALOG コンバーター
SDI/HDMI to ANALOGコンバーター アップ・ダウンコンバート／フレームレート 変換対応モデル

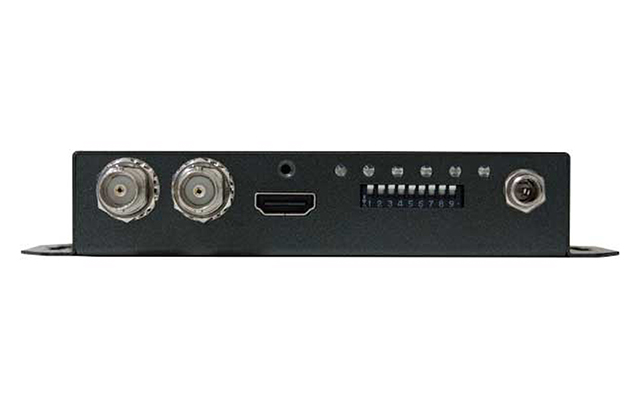

VPC-DX1
型番：VPC-DX1
JANコード：4562393848240
63,800
機能
2種類のビデオ入力（3G/HD/SD-SDI／HDMI）と7種類のビデオ出力（コンポジット(CVBS)／S-Video／コンポーネント(YCbCr)／HDMI／DVI-D／DVI-A／VGA）に対応しており、ビデオ入力を任意の出力へ変換できます。アナログビデオ、デジタルビデオの代表的なインタフェースをすべてカバーしています。
不平衡アナログ・オーディオの出力レベルを-30dBu～24dBuの範囲で0.5dBu刻みで調整可能です。
本体DIPSWにより入力・出力インタフェース選択、出力フォーマット選択が可能です。
その他の設定はBoxCenterによりWindowsパソコンから設定をすることが可能です。(DIPSWモードの場合、DIPSWの設定に従い起動し、USBモードの場合BoxCenterからの設定に従い起動します)
フレームレート変換（59.94Hzから60Hzへ変換など）に対応しています。
HDMIオーディオは出力は最大8ch(LPCM)に対応しています。1ch、2chはアナログ・オーディオ端子から同時出力されますのでスピーカ等でモニタ可能です。
バッテリー駆動に対応しています。（対応アダプター：Vマウントアダプター,Lマウントアダプター, パワータップアダプター）
RoHS指令準拠
ご注意）
本機の入出力クロックはは非同期ですので、原理的にフレームの重複、欠落が発生します。アンシラリデータ等の伝送はできません。オーディオデータは、サンプリングレートコンバータで変換されます。 また最大2フレームの遅延が発生します。
内部構造と接続例
仕様
|
ビデオ入力フォーマット |
SD： |
|---|---|
|
SD： |
|
|
ビデオ出力フォーマット |
SD： |
|
1920×1080 p60／1680×1050 p60／1600×1200 p60／ |
|
|
SD： |
|
|
SD： |
|
|
SDI入力 |
3G-SDI（SMPTE 425M level A Direct image format mapping）Level Aのみ／ |
|
HDMI入力 |
HDMI Ver.1.3a, HDCP非対応, CEC非対応 |
|
オーディオ入力 |
SDIエンベデッドオーディオ（LPCM, Max.8ch, fs=48kHz） |
|
ビデオ出力 |
HDMI／DVI ※1※2 |
|
オーディオ出力 |
HDMIエンベデッドオーディオ（LPCM, Max.8ch, fs=32kHz to 192kHz〈入力スルー〉） |
|
入力端子 |
HDMI Type A×1系統／SDI×1系統 |
|
出力端子 |
DVI-I×1（HDMI／DVI-D／DVI-A／VGA兼用）※6 |
|
ディップスイッチ |
ON：UP ／ OFF：DOWN |
|
USBコネクター |
USB Mini-B ×1 |
|
LED |
SDI／HDMI／OUT（HDMI／DVI,VGA／DVI-A, YPbPr,CVBS／S-Video） |
|
ケース |
SECC／HDMI抜け止めケーブルクランプ付属 |
|
外形サイズ |
153（W） × 63.6（D） × 26（H）mm ※突起物は含まず |
|
質量 |
330g |
|
電源 |
ACアダプター：AC100～240V／DC12V |
|
最大消費電力 |
6.01W |
|
温度条件 |
動作温度範囲：0～50°C,20～80%RH ※結露なきこと |
|
保存温度範囲 |
ー20〜＋60°C |
※1 DVI-HDMI変換コネクタ使用
※2 DVIコネクタ兼用のため排他仕様
※3 SetuplevelはBoxCenterにて変更可能(デフォルト0IRE)
※4 BNCx2-S端子変換を使用
※5 BoxCetnerにて切替(デフォルト+4dBu)、また0.5dBu刻みのレベル調整機能付き
※6 DVI-A/ＶＧＡ出力時はＢＮＣ出力端子との同時出力は不可
製品詳細

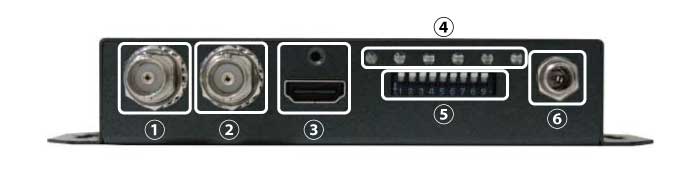

フロントパネル
|
①SDI入力端子 |
3G／HD／SD-SDI信号を入力します |
|---|---|
|
②SDIスルー出力端子 |
SDI入力端子への信号をアクティブスルーします |
|
③HDMI入力端子 |
HDMI出力カメラなどのHDMIソース機器を接続します |
|
④LED |
本体の状態を表示します |
|
⑤ディップスイッチ |
本体の設定を行います |
|
⑥電源コネクター |
付属のACアダプターを接続します |

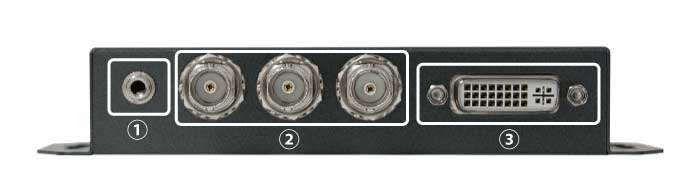

リアパネル
|
①ステレオミニジャック出力 |
不平衡アナログ・オーディオ出力端子です |
|---|---|
|
②YCbCr／CVBS／S-Video出力端子 |
コンポーネント・コンポジット・S-Video出力端子です |
|
③DVI-I出力端子 |
HDMI（HDMI-DVI変換コネクタ使用）・DVI-D・DVI-A・VGA（DVI-VGA変換コネクタ使用）出力端子です |

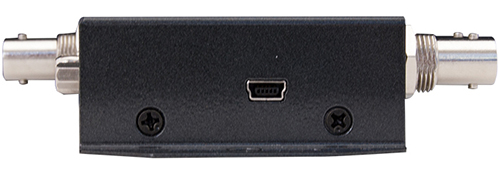

サイドパネル
|
①USBコネクター |
ファームウェアの更新に使用します |
|---|
製品構成・型番
価格・型番
VPC-DX1
|
型番 |
JANコード |
価格 |
|---|---|---|
|
VPC-DX1 |
4562393848240 |
63,800円(税込) |
製品構成
●VPC-DX1本体x1 ●取扱説明書x1 ●専用ACアダプタ（日本国内仕様）x1 ●HDMIケーブルクランプ×1
差異について
VPC-DX1に付属するACアダプタが変更され、2022年10月以降出荷分よりVACADP2が同梱されます。
切替り時期によりましては従来のVACADPと混在する場合がございます。
|
|
VPCADP2(2022年10月以降) |
VACADP(従来品) |
|---|---|---|
|
外形サイズ |
74.5(L) x 36(W) x 64(H) mm(ケーブル含まず) |
70(L) x 29.8(W) * 58.3(H) mm(ケーブル含まず) |
|
質量 |
約133g |
約86g |
|
入力 |
AC 100-240V 50/60Hz, |
AC 100-240V 50/60Hz, |
|
出力 |
DC 12V 2A |
DC 12V 1A |
