高精度ストリーム送受信 エンコーダー&デコーダー
SRT対応IP映像伝送セット
型番:ME-SRT-TRSET-SDI
JANコード:4562393842569
550,000
型番:ME-SRT-TRSET-HDMI
JANコード:4562393842576
352,000
特長
SDI入力/出力モデルとHDMI入力/出力モデルの2種類をご用意

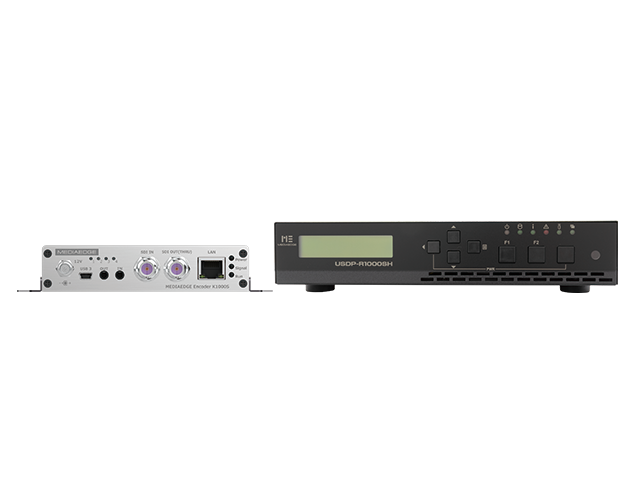

SRT対応IP映像伝送セット/SDI 「MEDIAEDGE Encoder K1000S」 + 「USDP-R1000SH」

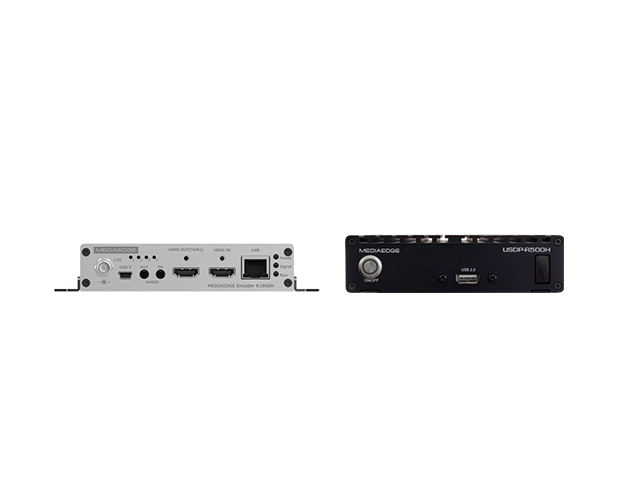

SRT対応IP映像伝送セット/HDMI 「MEDIAEDGE Encoder K1000H」 + 「USDP-R500H」
SRT対応IP映像伝送セットは「データ補正機能による確実な映像伝送」と「暗号化」という業務用途として不可欠なストリーミング映像の送受信を実現する、新世代の通信プロトコル「SRT」に対応した、MEDIAEDGEエンコーダーとデコーダーを、映像伝送を目的としたアプライアンスセットです。放送局や官公庁、自治体等の情報カメラや監視映像のIP伝送を想定したSDI入力/SDI出力仕様のセットと、イベントや学術会議でのライブ中継、教育機関等での講義映像伝送の運用を想定したHDMI入力/HDMI出力モデルの2種類のセットをご用意し、それぞれに5年間保証を付加した製品も、ご用意しております。
ライブ配信に最適なストリーミングプロトコル「SRT」に対応
「SRT」は、従来の伝送方式「UDP」が持つ高速性と、「TCP/IP」が持つ全データの送受信を確認して欠落データを復元する確実性との両方の優位性を同時に実現した新世代のプロトコルです。
一方通行でデータを高速に送りながらも、欠落したデータのみを検知して効率良く復元する新たな技術を開発し、伝送処理を完了するまでの時間が短くデータ喪失も発生しない為、高品質な映像の安定した伝送が可能となりました。さらに「SRT」には以下の優れた特徴があります。
データの安全性
「SRT」とは「Secure Reliable Transport」の略称であり、特にセキュア面を重要視しており、「AES128/192/256」をサポートし、高度な通信の暗号化と伝送対象自体の暗号化を施しています。
ローコスト技術
開発元がアライアンス拡大を目的にオープンソース化したためライセンス費用がかかりません。
プロトコル比較
|
メリット |
デメリット |
---|---|---|
SRT |
問題が発生した場合のみ再送を行うので、遅延時間を短くしつつ、全てのデータをきちんと届けることができる。 |
特になし |
UDP |
伝送に必要な時間が短い(リアルタイム性に優れている)ので、遅延時間が短い。 |
伝送時のロスに対応する機能がないので、パケットロス発生時には映像が乱れる。 |
TCP |
全てのデータをきちんと届けることができる。 |
受信確認と再送の動作によりデータが到着するのに時間がかかるため、遅延時間が長くなってしまう。 |
オンスクリーン表示機能
入力側「MEDIAEDGE Encoder K1000」と出力側「USDP-R1000/R500」の両方に、テキスト文字や年日時の表示が出来る他、地図などの静止画像をオーバーレイ表示させることができます。
以下は「MEDIAEDGE Encoder K1000」の例です。
-
①地点名表示 ②時刻表示 ③静止画表示
表示位置は中央上、右上等の7カ所とXY座標指定で自由に設定できます。文字についてはサイズ、フォント、色、フォントスタイル、行間、文字の縁取り、輪郭線の色などを任意に選択可能です。
静止画はPNGデータの場合、透明レベルを調整して右画面の地図のように背景を透過させることができます。
運用イメージ
SRT対応IP映像伝送セット/SDI

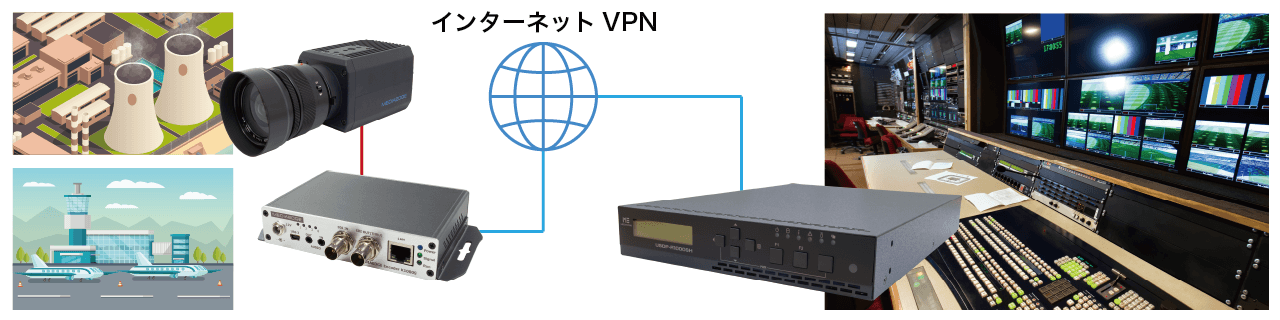

放送局や自治体の情報カメラ伝送
SRT対応IP映像伝送セット/HDMI

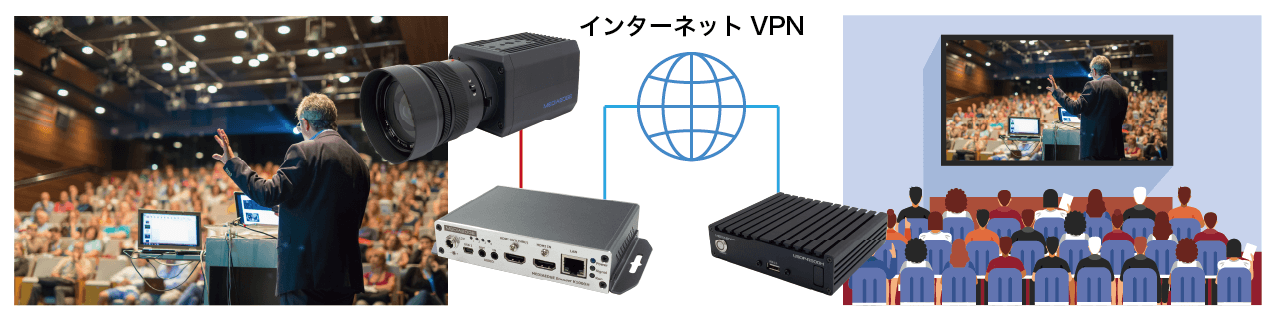

学術会議の映像を別会場へライブ中継

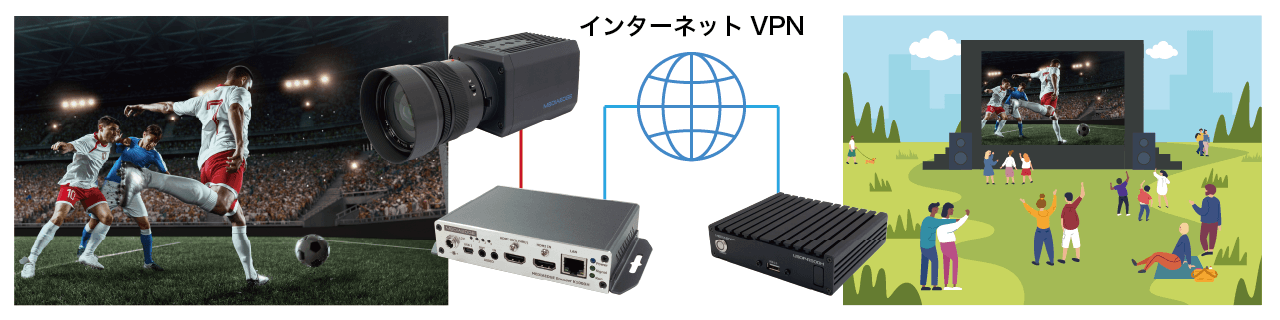

競技スタジアムから屋外の大型ビジョンへ
仕様
MEDIAEDGE Encoder K1000S
入力 |
SDI × 1 |
---|---|
出力(ループ出力) |
SDI × 1 |
ネットワーク |
RJ |
伝送プロトコル |
RTSP, TS-UDP, SRT-TS, HLS, RTMP |
ビデオ入力解像度 (ME-K1000S SDI 入力) |
1920x1080p 23.98/24/25/29.97/30/50/59.94/60Hz |
入力信号(上記)は以下のフロントエンドプロセッサ(下記)に入力されます。 |
|
フロントエンドプロセッサ 出力解像度 |
●ビデオ入力解像度をそのまま使用(無変換) |
フロントエンドプロセッサの出力(上記)がエンコーダ(下記)に入力されます。 |
|
エンコード解像度 |
●元のサイズ(フロントエンドプロセッサの出力を使用) |
エンコードフレームレート |
●FULL:フロントエンドプロセッサのフレームレートをそのまま使用 |
ビデオエンコード |
H.264/ AVC High/ Main/ Baseline profile (up to Level 5.1) Motion-JPEG |
オーディオエンコード |
AAC/G.711 |
入出力処理遅延 |
約150ms |
画像、テキストオーバーレイ |
任意の日本語テキストや画像を画面にオーバーレイ、表示位置やサイズを調整可能 |
録画 |
マイクロSDカード、USBハードディスク、USBメモリー、NAS |
設定環境 |
Webブラウザより設定(Chromeを推奨) |
供給電源 消費電力 |
DC 12V 1A (ACアダプター) / 10W |
USDP-R1000SH
映像・音声 |
|
---|---|
HDMI 出力 |
HDMI Ver2.0, HDCP非対応, CEC非対応 , Deep Color非対応, HDR非対応、色空間 RGBのみ 3840×2160 60p/30p/29.97p 1920×1080 60p/59.94p 1920×1080 59.94i HDMI (Type A, 19ピン) x 1 OUT HDMIエンベデッド・オーディオ(LPCM, 2ch, 48kHz) |
SDI 出力 |
3G-SDI Level A Direct image format mapping (SMPTE 425M) HD-SDI (SMPTE 292M) ※SDI OUT1/OUT2は同信号 ※映像信号の精度は8bitです。 ※12G-SDI出力は非対応 フォーマット設定を3840×2160とした場合、SDI出力不可 ※フレームレート設定を60Hzの場合、SDI出力は59.94Hz限定 1920×1080 59.94p 1920×1080 59.94i BNC (3G/HD-SDI共用出力) x 2 75Ω SDI OUT1 / SDI OUT2 ※出力信号は同じ SDIエンベデッド・オーディオ(LPCM 2ch, 48kHz) |
アナログ音声出力 |
ステレオライン出力(アンバランス) 3.5mm ステレオミニジャック x 1 LINE OUT 1.2Vrms @RL=10kΩ 10kΩ以上を推奨 |
ネットワーク・インターフェース |
|
有線 LAN |
1000Base-TX Ethernet/IEEE802.3 フレーム形式に準拠 オートネゴシエーション対応 フルデュプレックス対応 RJ-45 モジュラーコネクター×1 |
リモートコントロール |
|
赤外線ワイヤレスリモートコントロール |
赤外線受光部 ※本体前面 |
汎用入出力 |
|
シリアルポート |
RS-232C D-Sub 9ピン(オス)×1 |
USB3.0 |
USB 3.0準拠 最大負荷800mA ※シャットダウン時給電あり USB Type A ×2 |
USB2.0 |
USB 2.0準拠 最大負荷500mA ※シャットダウン時給電あり USB Type A ×2 |
ストレージ |
|
記憶容量 |
eMMC 3GB搭載 約3GB (8Mbpsの場合 約45分の動画コンテンツを登録可能) |
定格 |
|
動作湿度範囲 |
ACアダプター |
電源/電圧 |
入力:AC 100V~240V(50Hz/60Hz) 出力:DC 12V 5A 60W(定格) 重量:340g 通常動作時: 1.7A USB負荷時(最大): 2.95A シャットダウン時(USB負荷なし): 50mA 通常動作時: 25W USB負荷時(最大): 42W シャットダウン時(USB 負荷なし): 1.5W |
MEDIAEDGE Encoder K1000H
入力 |
HDMI × 1 |
---|---|
出力(ループ出力) |
HDMI × 1 |
ネットワーク |
RJ-45 Ethernet |
伝送プロトコル |
RTSP, TS-UDP, SRT-TS, HLS, RTMP |
ビデオ入力解像度 (ME-K1000H HDMI 入力) |
1920x1080p 23.98/24/25/29.97/30/50/59.94/60Hz |
入力信号(上記)は以下のフロントエンドプロセッサ(下記)に入力されます。 |
|
フロントエンドプロセッサ 出力解像度 |
●ビデオ入力解像度をそのまま使用(無変換) |
フロントエンドプロセッサの出力(上記)がエンコーダ(下記)に入力されます。 |
|
エンコード解像度 |
●元のサイズ(フロントエンドプロセッサの出力を使用) |
エンコードフレームレート |
●FULL:フロントエンドプロセッサのフレームレートをそのまま使用 |
ビデオエンコード |
H.264/ AVC High/ Main/ Baseline profile (up to Level 5.1) Motion-JPEG |
オーディオエンコード |
USB 2.0準拠 AAC/G.711 |
入出力処理遅延 |
約150ms |
画像、テキストオーバーレイ |
任意の日本語テキストや画像を画面にオーバーレイ、表示位置やサイズを調整可能 |
録画 |
マイクロSDカード、USBハードディスク、USBメモリー、NAS |
設定環境 |
Webブラウザより設定(Chromeを推奨) |
供給電源 消費電力 |
DC 12V 1A (ACアダプター) / 10W |
USDP-R500H
映像音声 |
|
---|---|
HDMI 出力 |
HDMI Ver 2.0 、 HDCP 非対応 、 CEC 非対応 、 |
1920×1080 60p/59.94p |
|
OUT1、OUT2 / HDMI (Type A, 19 ピン ) × 2 |
|
HDMI エンベデッド・オーディオ(LPCM, 2ch, 48kHz) |
|
リモートコントロール |
|
赤外線 |
赤外線受光部 × 1 |
汎用入出力 |
|
USB3.0 |
USB Type A × 2(USB 3.0 準拠) |
最大負荷 |
|
USB2.0 |
USB Type A × 1(USB 2.0 準拠) |
最大負荷 |
|
記録領域 |
|
内蔵ストレージ |
eMMC 3GB |
ネットワーク・インタフェース |
|
形式 |
1000Base TX Ethernet IEEE802.3 フレーム形式準拠 |
端子 |
RJ45 モジュラーコネクタ x 1 |
定格 |
|
電源電圧 |
入力:AC100~240V(50Hz/60Hz)/出力:DC12V 3.3A 39.6W |
通常動作時(最大、 USB 負荷なし ) : 911mA |
|
通常動作時 (最大、USB負荷なし) : 12.1W |
|
RoHS |
対応 |
価格・型番
SRT対応IP映像伝送セット/SDI
型番 |
JANコード |
価格 |
---|---|---|
ME-SRT-TRSET-SDI |
4562393842569 |
550,000円(税込) |
SRT対応IP映像伝送セット/HDMI
型番 |
JANコード |
価格 |
---|---|---|
ME-SRT-TRSET-HDMI |
4562393842576 |
352,000円(税込) |
SRT対応IP映像伝送セット/SDI 5年保証モデル
型番 |
JANコード |
価格 |
---|---|---|
ME-SRT-TRSET-SDI-Y5 |
4562393842583 |
682,000円(税込) |
SRT対応IP映像伝送セット/HDMI 5年保証モデル
型番 |
JANコード |
価格 |
---|---|---|
ME-SRT-TRSET-HDMI-Y5 |
4562393842590 |
440,000円(税込) |
※5 年保証モデル(Y5)とは・・・
MEDIAEDGE シリーズのコンポーネント製品保証期間中 万一製品の故障が発生した場合、 当社保証規定に基づき無償修理および修理期間中代替機を貸し出しいたします。 この5 年保証モデルは、通常1 年間の保証期間を5年に延長し長年に渡り安心してお使いいただける製品パッケージです。毎年の保守費用の発生、保証期間後のスポット修理費用などの心配がありません。
オプション品
ラックマウントキット MERMKMVP1U-A
型番 |
JANコード |
価格 |
---|---|---|
MERMKMVP1U-A |
4562393849209 |
17,600円(税込) |
MEDIAEDGE-Encoder-K1000S/H用 / USDP-R500H用
ラックマウントキット ME-RMK-W1UH-B
型番 |
JANコード |
価格 |
---|---|---|
MERMKW1UH-B |
4562393849681 |
17,600円(税込) |
USDP-R1000SH用
赤外線リモコン IR Remote2
型番 |
JANコード |
価格 |
---|---|---|
IR-Remote2 |
4562393849698 |
4,180円(税込) |
USDP-R500H用
HDMI固定キット
型番 |
JANコード |
価格 |
---|---|---|
ME-HDMILOCKIT |
4562393849704 |
550円(税込) |
USDP-R500H用
