SDVoEコンバーター
SDVoEを受信しHDMI出力するコンバーターです。ファイバー接続(F)とカッパー接続(C)のタイプがあります。
SDVoE/HDMI2.0コンバーター
SDVoE/HDMI2.0コンバーター(F)
型番:MS-SVHC1-F
価格はお問い合わせください
SDVoE/HDMI2.0コンバーター(C)
型番:MS-SVHC1-C
価格はお問い合わせください
発売日:2022年12月01日
本製品をお使いいただく場合、事前にネットワーク構成の設計が必ず必要になりますので、Webページで価格をご案内しておりません。システム導入をご検討のお客様は当社までお気軽にご相談ください。
特長
SDVoEは、4K60p 4:4:4まで対応可能なゼロフレーム遅延IP映像伝送を実現。10Gbイーサネットスイッチを使ってAV信号を非圧縮(一部ビジュアルロスレス圧縮)で複数のディスプレイにシームレスに伝送することができるProAVシステム向けIP映像伝送システムです。本製品は4K60pの映像と音声信号をHDMI2.0、12G-SDI、Display Portから入力し、CAT6aケーブルの場合で最大100メートル、ファイバーケーブルなら光モジュールが対応可能な距離まで延長することができます。また、ビデオウォールやマルチビュー、AVスイッチングなどに対応しており柔軟なシステム設計が可能です。
本製品はSDVoEで送られてきたストリームを受信し、HDMI(2.0 / 最大4096×2160p@60/50fps)で出力するコンバーター(SDVoE Rx – レシーバー)です。SDVoE Tx-トランスミッタと組み合わせてお使いください。ファイバー接続モデル(MS-SVHC1-F)

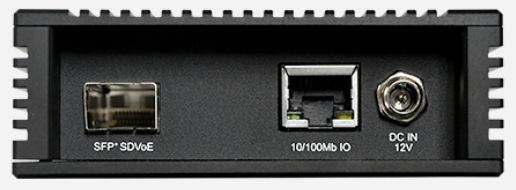

光ケーブルで接続を行うモデルです。映像の伝送可能距離はお使いいただくSFP+モジュールとファイバーケーブルに依存します。長距離の伝送をお考えの場合にお勧めのモデルです。
カッパー接続モデル(MS-SVHC1-C)

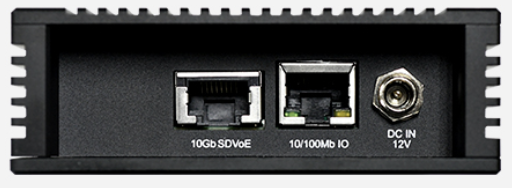

カッパーケーブル(CAT6a)で接続を行うモデルです。最大100mまでの伝送に対応しています。対応距離内であればコストを押さえて映像システムを構築することができます。
低消費電力
SDVoEのために開発された専用のチップを搭載していますので、パソコンやFPGAなどを使ったソリューションよりもはるかに電力消費が少ない本製品をご利用いただくことで、省エネルギーにも貢献することができます。
ファンレス&ソリッドモデル

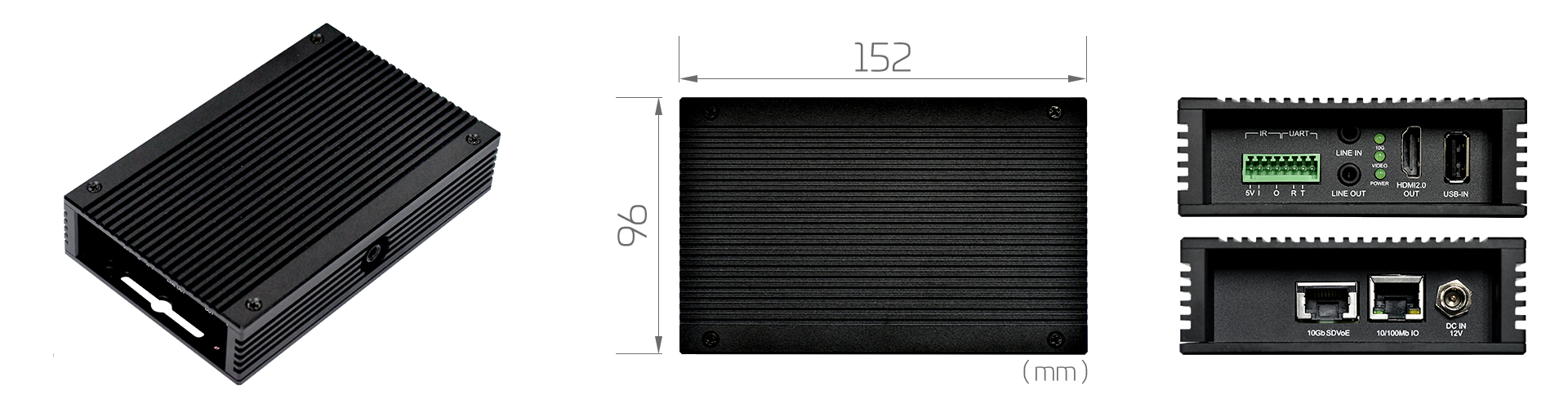

低消費電力で発熱を抑えることができたことから、機械的な駆動部品のないファンレスを実現しました。ファンの寿命などを心配することなくシステムを運用することができます。また、放熱にも優れたソリッドな小型ケースを採用。設置や運用の取り回しもしやすい設計にになっています。
仕様
入力インターフェイス
SFP+端子(10G/SDVoE入力用)×1
3.5mmステレオミニジャック×1RJ-45端子(10G/SDVoE入力用)×1
3.5mmステレオミニジャック×1出力インターフェイス
HDMI入端子×1
3.5mmステレオミニジャック×1対応出力解像度
Genlockモード:入力される解像度に依存
スケーリングモード:
4096×2160p@60/50fps
4096×2160p@30/25/24fps
3840×2160p@60/50fps
3840×2160p@30/25/24fps
1920×1080p@60/50fps
1920×1080p@30/25/24fps
1920×1080i@60/50fps
1280×720p@60/50fps
1280×1024p@60fps
1280×960p@60fps
1024×768p@60fps
800×600p@60fps
640×480p@60fps
720×480p@60fps
720×576p@50fps
720×480i@60fps
720×576i@50fps対応入力フォーマット
SDVoE対応ビデオ伝送フォーマット
対応オーディオ入力フォーマット
SDVoE :最大 8 チャンネル, 24bit, 48KHz
3.5mm ステレオミニジャック : 2 チャンネル, 24bit, 48KHz
SDVoE : 最大8 チャンネル, 24bit, 48KHz
3.5mm ステレオミニジャック : 2 チャンネル, 24bit, 48KHz対応オーディオ出力フォーマット
HDMI : 8 チャンネル, 24bit, 48KHz
3.5mm ステレオミニジャック : 2 チャンネル, 24bit, 48KHzその他
USB端子×1
HIDデバイスを接続して使用
トランスミッター側に接続されたPCを操作可能
RJ-45端子(10/100M)×1
コントロール/データ通信用(SDVoEを除く)
双方向音声通信対応
赤外線転送対応
RS-232C転送対応電源
DC入力 7.5V〜15V 2A(DCジャックより供給)
価格・型番
モデル名
型番
価格
SDVoE/HDMI2.0コンバーター(F)
MS-SVHC1-F
お問い合わせください
SDVoE/HDMI2.0コンバーター(C)
MS-SVHC1-C
お問い合わせください
