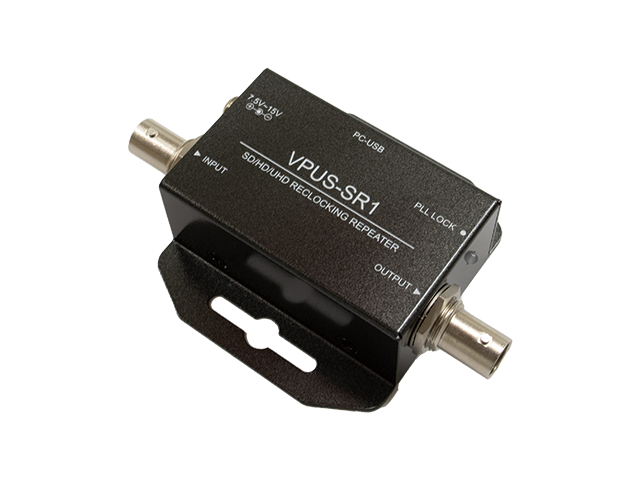

VPUS-SR1

12G-SDI信号中継器（リピーター）

VPUS-SR1

型番：VPUS-SR1

JANコード：4562393848585

60,500

特長

12G-SDI信号の70m延長

・12G-SDI対応のL-5.5CUHD 相当ケーブルにて、パソロジカル信号の場合70m, カラーバー信号の場合80mの延長が可能です。
・3G/HD-SDI用として使用されるL-5CFBの場合、パソロジカル／カラーバー信号で60mまで検証済みです。

多様なSDI信号に対応

・12G-SDI／6G-SDI／3G-SDI／HD-SDI／SD-SDI／DVB-ASI信号をリクロックして延長します。（リクロックが常に有効です）
・入出力1ポートずつであるため、コンパクトかつポート間のノイズの影響を受けない製品です。

BNCコネクタにはヒロセ電機製BNC75シリーズ 12G-SDI対応レセプタクルを採用

入力ロック状態を検出

・入力信号へのロック状態をLEDで表示

12V ACアダプタ給電

・ねじ止め式ACアダプタによる安定給電（USB給電には非対応）

仕様

SDI入力

12G-SDI (SMPTE ST2082-1、SMPTE ST2082-10)
6G-SDI (SMPTE ST2081-10)
3G-SDI Level A Direct image format mapping (SMPTE 425M)
3G-SDI Level B-DL SMPTE ST372 Dual Link mapping, (SMPTE 425M)
3G-SDI Level B-DS 2xSMPTE ST292-1(HD-SDI) dual-stream mapping (SMPTE 425M)
HD-SDI (SMPTE 292M)
SD-SDI (SMPTE 259M)
DVB-AES (EN50083-9)

SDIスルー出力

アクティブスルー(イコライザ/リクロックは常に有効)

ANCデータ

パススルー

入出力遅延

なし

推奨最大SDIケーブル長

12G-SDI (L-5.5CUHD)
　　　パソロジカル信号:　70m　／　カラーバー信号: 80m
　　　※L-5CFBの場合 (パソロジカル／カラーバー信号)：　60m
6G-SDI (L-5.5CUHD)
　　　パソロジカル信号：　90m　／　カラーバー信号：　100m
3G-SDI (L-5CFB)
　　　パソロジカル信号： 150m　／　カラーバー信号:　170m
HD-SDI (L-5CFB)
　　　パソロジカル信号： 220m　／　カラーバー信号:　250m
SD-SDI / DVB-ASI (L-5CFB)
　　　パソロジカル信号：　400m　／　カラーバー信号: 450m
※測定時使用ケーブルは、12G-SD対応のL-5.5CUHD/CANARE、および3G/HD-SDI対応のL-5CFB/CANAREを使用
※当社製品同士をロングケーブルで接続し、前後を1mケーブルで信号発生器および測定器に接続し検証した結果に基づきます。（Long設定）
※パソロジカル（チェックフィールド）信号は、アナログ性能およびPLLを評価するテスト信号です。
※最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わりますので実機にてご確認下さい。

入力端子

SDI(75Ω 12G-SDI対応BNCコネクタ) x 1

出力端子

SDI(75Ω 12G-SDI対応BNCコネクタ) x 1

USBコネクタ

USB Mini-B x 1

ケース

SECC

RoHS/RoHS2

対応

寸法

W: 70mm x D: 63.6mm x 26mm (コネクタ含まず、ブラケット含む、ブラケット着脱不可)

重量

118g

電源(ACアダプタ給電)

ACアダプタ：AC100～240V / DC12V 最大158mA

電源(USB給電)

非対応

最大消費電力

2.0W (ACアダプタ含む)

動作温湿度範囲

0～50℃、20～80% RH ※結露なきこと

保存温湿度範囲

-20～60℃、5～90% RH ※結露なきこと

SDI対応フォーマット

SD-SDI:　720x480i59.94, 720x576i50,　DVB-ASI
HD-SDI:　1280x720p59.94/p60/p50,
1920x1080i59.94/i60/i50,
1920x1080p23.98/p24/p25/p29.97/p30,
3G-SDI Level A: 1920x1080p59.94/p60/p50
3G-SDI Level B-DL: 1920x1080p59.94/p60/p50
3G-SDI Level B-DS: HD-SDIに同じ
6G-SDI：　3840x2160p23.98/p24/p25/p29.97/p30
4096x2160p23.98/p24/p25/p29.97/p30
12G-SDI：　3840x2160p59/p60/p50
4096x2160 p59/p60/p50

製品詳細

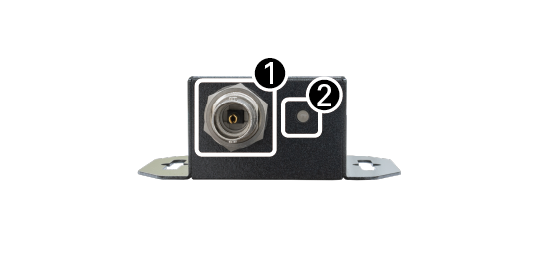

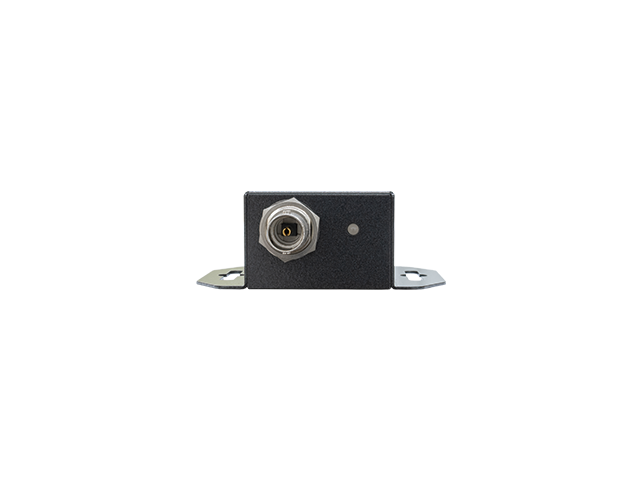

フロントパネル

①SDI出力

ディスプレイ等のSDI入力端子を持った機器と接続します。

②ステータスLED

電源ONの状態およびSDI入力信号ロック状態を表示します。

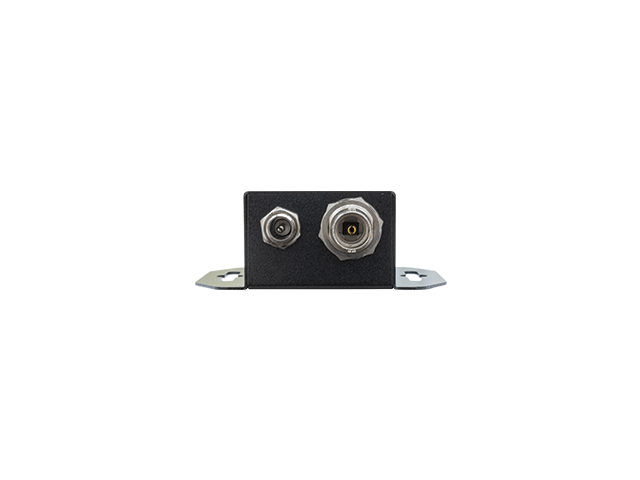

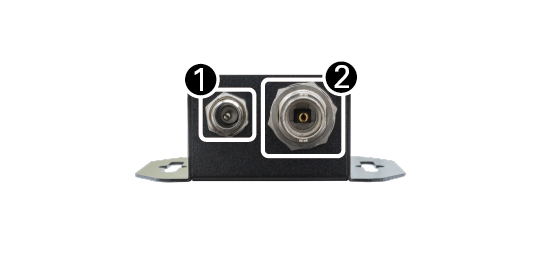

リアパネル

①SDI入力

カメラ等のSDI出力端子を持った機器を接続します。

②電源ジャック

付属のACアダプタを接続します。

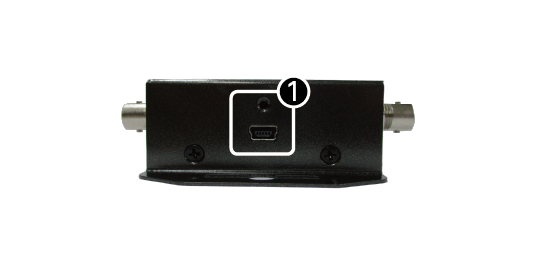

サイドパネル

①USB Mini-B

PCと接続してファームアップ・機器の設定に使用します。

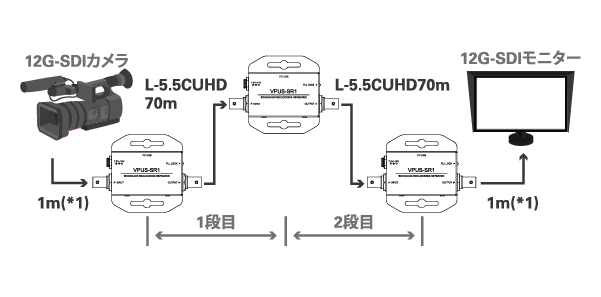

使用例

*1 接続機器の性能にも依存しますので事前にデモ機での接続確認をお勧め致します。

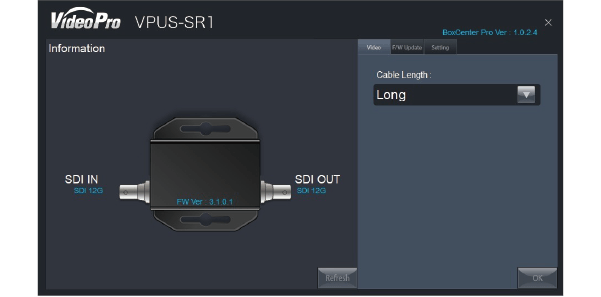

BoxCenter Pro

VideoPro 4Kシリーズ専用のWindowsユーティリティソフトウェアです。VPUS-SR1，VPUS-SS1はUSB Mini-B端子のケーブルでWindowsPCと接続します。HIDデバイスとして認識されるため、従来のBoxCenterと同様、ドライバのインストールなしにご使用いただけます。1台のみ接続してください。
注意：VPUS-SR1, VPUS-SS1は使用しているデバイスの特性上、BoxCenter Pro上で入力フォーマットの解像度、フレームレートの検出ができず、12G-SDI, 3G-SDI, HD-SDI, SD-SDIの形での検出となります。

※従来製品VPS-SR2の場合は入力解像度・フレームレートを表示可能でしたが、本製品では12G/6G/3G/HD/SDなどのフォーマット表示のみの対応となります。

製品の差異



VideoPro 4Kモデル

VideoPro 3シリーズ

USB

USB Type-C (VPUCシリーズ）
USB Mini-B(延長器、分配器）

USB Micro-B
※延長器にはUSBコネクタ無

USB給電

非対応

対応

筐体フランジ着脱

非対応

対応

スケーラ・フレームバッファ機能

非対応（簡易ダウンコンあり）

対応機種あり

FAN

搭載(VPUCシリーズのみ)
※本体側面からFAN交換が可能で、保守用FANモジュールを販売(VPOP-FANA)

非搭載

USBコントロール

BoxCenter Pro(VideoPro ４Kモデル専用)

BoxCenter

ACアダプタ(差異なし)

12V 1A品 ロック式(従来品)

同左

ラックマント(差異なし)

VideoPro用　MERMKMVP1U-A

VideoPro用　MERMKMVP1U-A

分配器・延長器
BoxCenterでのステータス表示

12G/3G/HD/SDの表示のみ(ハードウェア制限)

フォーマット・フレームレート表示

製品構成・型番

価格・型番

VPUS-SR1

型番

JANコード

価格

VPUS-SR1

4562393848585

60,500円(税込)

製品構成

●VPUS-SR1本体x1　　●取扱説明書x1　　●専用ACアダプタ（日本国内仕様）x1

保守部品

価格・型番

VACADP1

型番

JANコード

価格

VACADP1

4562393848745

3,080円(税込)

ダウンロード

取扱説明書

VPUS-SR1 取扱説明書

取扱説明書/

ダウンロード

ドライバーなど

BoxCenterPro

ドライバーなど/VideoPro

ダウンロード

納入仕様書

VPUS-SR1納入仕様書

納入仕様書/VideoPro

ダウンロード

外形寸法図

VPUS-SR1外形寸法図

外形寸法図/VideoPro

ダウンロード
