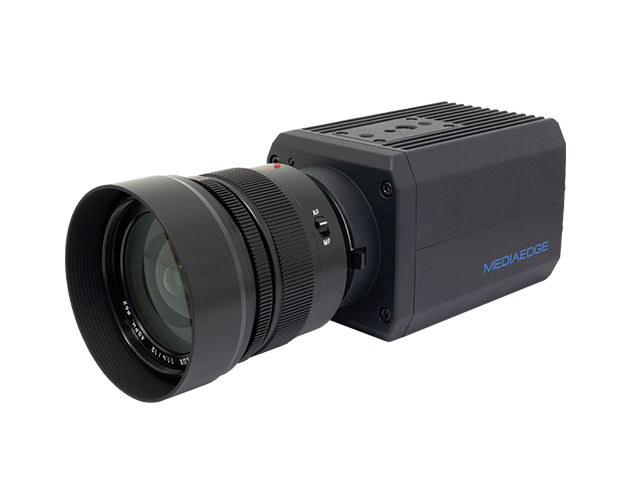

スポーツ向けハイスピードカメラ
FHD4倍速スーパースロー撮影に対応したボックスカメラです。グローバルシャッターCMOSセンサーを搭載しマイクロフォーサーズレンズに対応しています。
QDCAM
型番：ME-BXC-CM100
JANコード：4562393843009
748,000
QDCAMのレンタルサービスもございます
vMix 240fps対応可能なカメラです。特長
ハイスピード撮影 : 1920×1080/239.8p, 200p
4 倍速のハイスピード撮影 (FHD) により、滑らかなスローモーション再生や精度の高いスポーツ解析が可能になります。また、EVS や Avid など主要メーカーのスローモーションシステムへの接続も可能です。

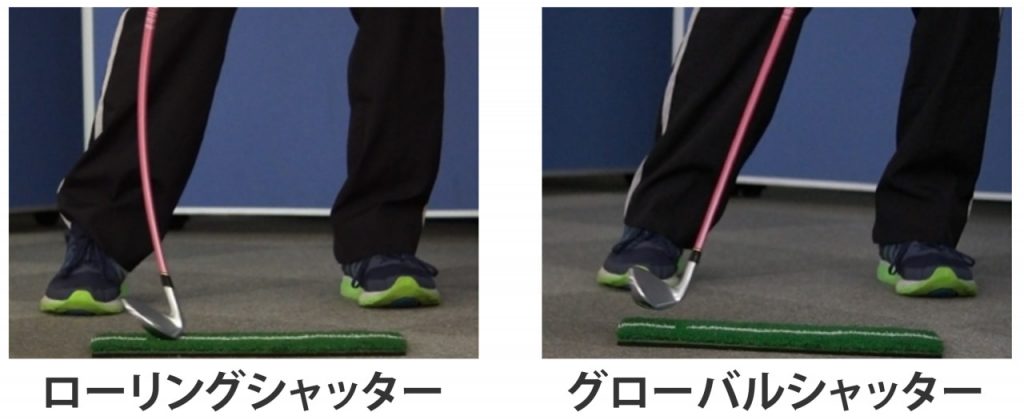

グローバルシャッター CMOS イメージセンサー
グローバルシャッターでは、ローリングシャッター で起こる歪がまったくないのでスポーツなど速い 動きの撮影に適しています。
マイクロフォーサーズレンズ
マイクロフォーサーズを採用したことでさまざまな焦点距離のレンズが使えます。また、リモートでアイリス、フォーカス、ズームなどがコントロール可能です。
高解像度撮影 : 4096×2160/24p, 3840×2160/60p, 50p
4K シネマ制作や UHD 映像制作向けに使用できます。
SMPTE の光カメラケーブルを使用した光伝送システム
スタジアムやアリーナなどでのスポーツ中継が可能です。
新しい同期システム
複数カメラの露光タイミングを同期させます。これにより多視点映像やスポーツ判定用複数カメラの映像が最適化されます。(日本特許 第6635635号)
ファンレスカメラ
ファンのない静音設計
QDCAM 紹介ビデオ
仕様

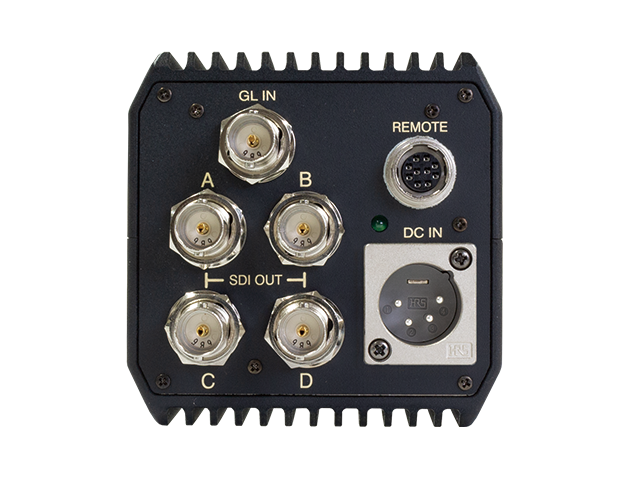

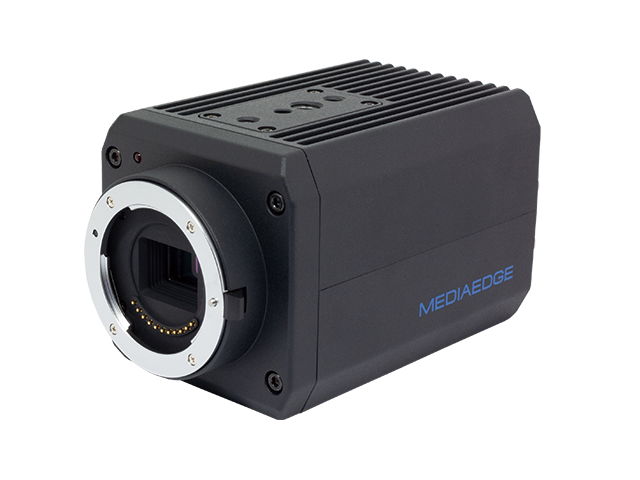

ボックスカメラ (ME-BXC-CM100)
撮像素子
グローバルシャッター方式 1/1.1型 880万画素 CMOS撮像素子
撮像方式
ベイヤ配列カラーフィルタ単板方式
レンズマウント
マイクロ・フォーサーズ・システム
出力映像フォーマット
4096×2160/24p, 23.98p (quad 1.5G-SDI)
3840×2160/60p, 59.94p, 50p (quad 3G-SDI)
3840×2160/24p, 23.98p (quad 1.5G-SDI)
1920×1080/240p, 239.8p, 200p (quad 3G-SDI)
1920×1080/60p, 59.94p, 50p (3G-SDI)
1920×1080/24p, 23.98p (1.5G-SDI)
1920×1080/59.94i, 50i (1.5G-SDI)ゲンロック入力
3値シンク または ブラックバースト
動作温度
-5°C ~ 45°C
質量
690 g
寸法
75mm x 75mm x 127mm (突起部を除く)
電源電圧
DC 13.8V (DC 11.8V～16.8V)
消費電力
10W (レンズ、コントローラーへの給電を除く)

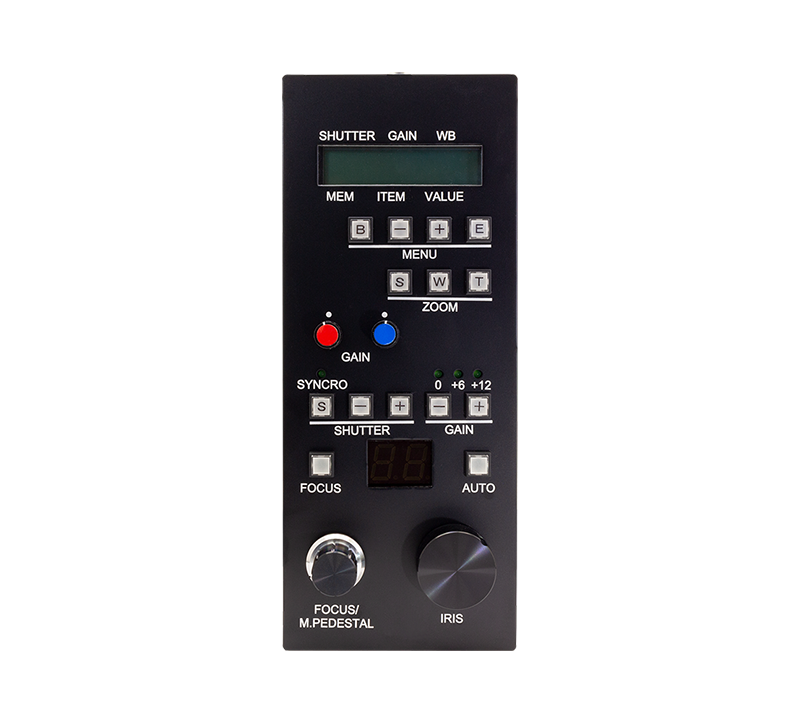

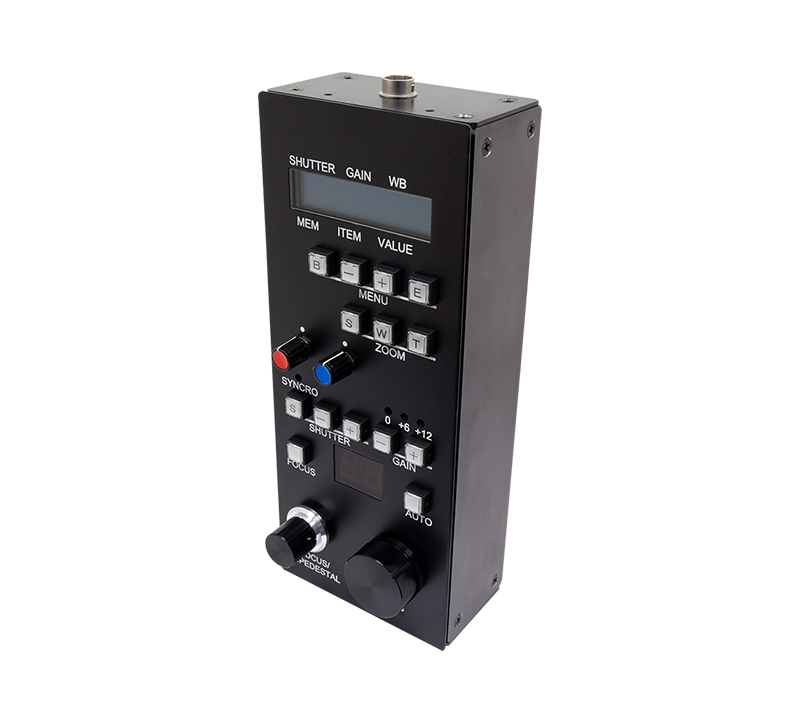

カメラコントローラー (ME-BXC-RC100)
通信インターフェイス
RS-422 (10 pin 通信ケーブル使用)
動作温度
0°C~40°C
質量
850g
寸法
92mm x 226mm x 36mm (突起部を除く)
電源電圧
DC 13.8V (DC 11.8V to 16.8V)
消費電力
1W
※通信ケーブルを介して電源を供給
光伝送装置

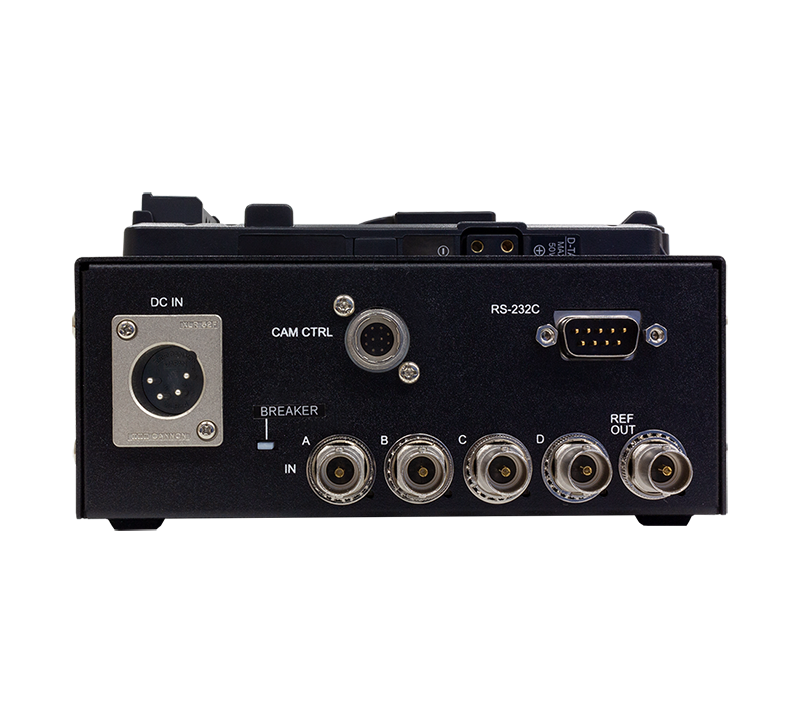

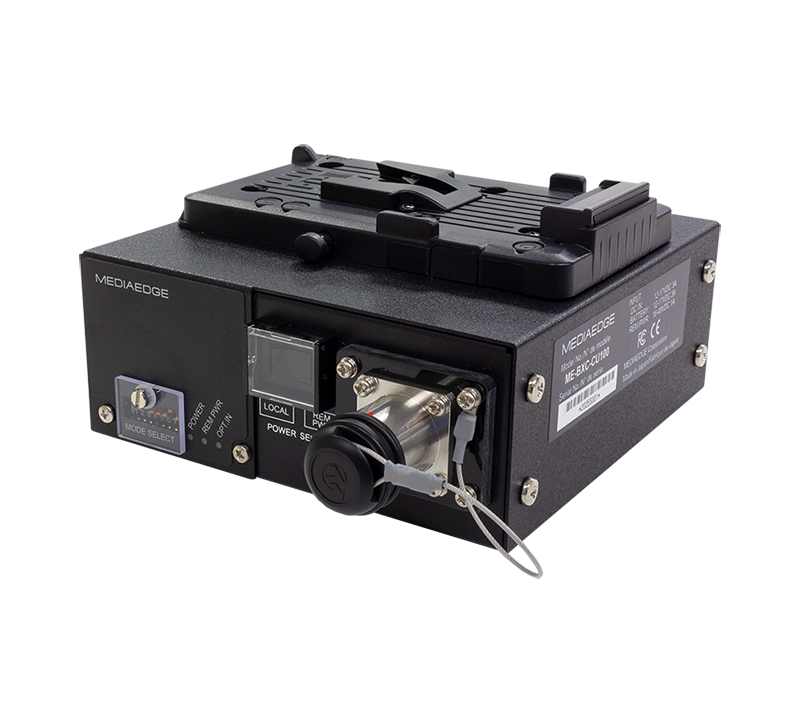

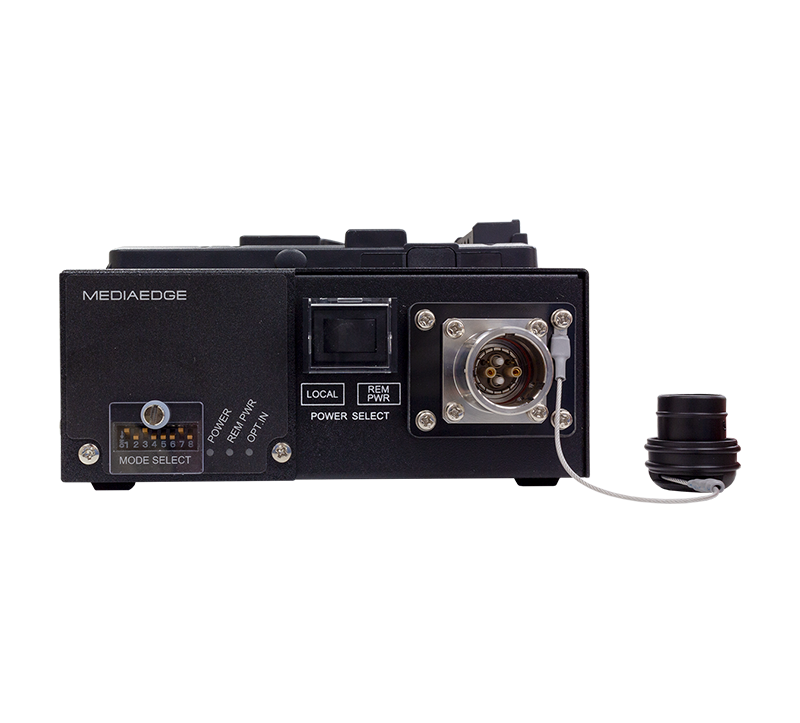

カムサイト・ユニット(ME-BXC-CU100/CU100T)
写真はME-BXC-CU100
ME-BXC-CU100（LEMOコネクタ） ケーブル
SMPTE 311M カメラケーブル (SMPTE 304 コネクタ)
ME-BXC-CU100T（多治見コネクタ） ケーブル
多治見無線電機社製OPS2401-Pプラグ
OPS2403-Jジャック付光カメラケーブルME-BXC-CU100/CU100T共通仕様 ケーブル長
最大 500m (カメラケーブルを介してカムサイト・ユニットへ給電時)
最大 2000m (カムサイト・ユニットへローカルで給電時)動作温度
-5°C~45°C
質量
1.26kg
寸法
150mm x 150mm x 60mm (突起部を除く)
電源電圧
DC 18V〜48V (カメラケーブルを介しての給電時）
DC 12V〜17V (ローカル給電時）消費電力
14W(カメラ給電を含まない)

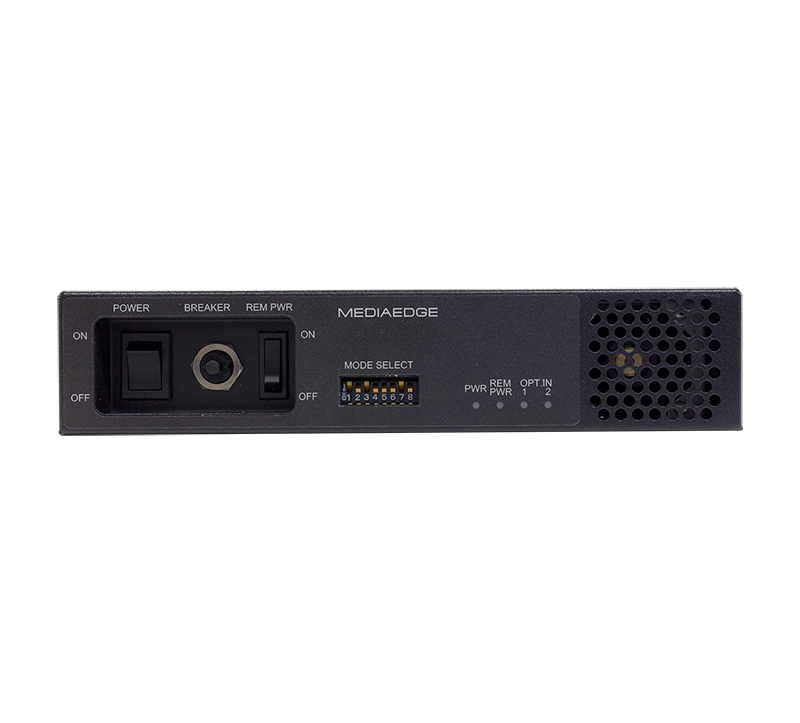

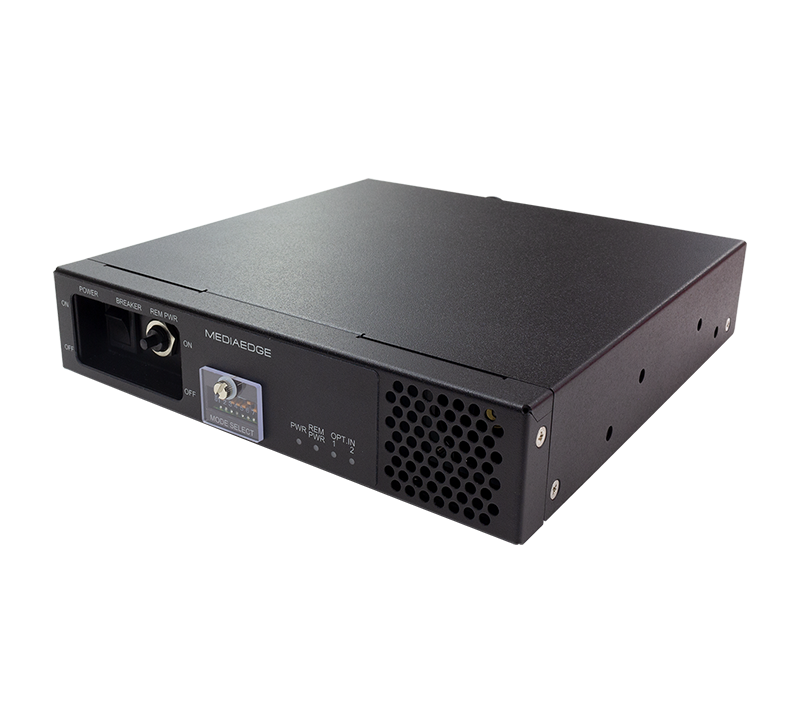

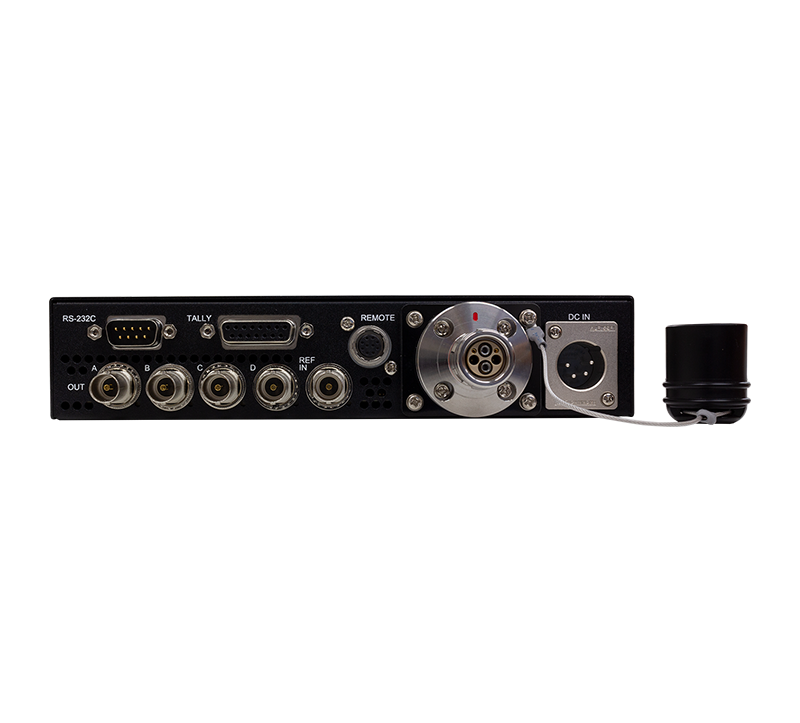

ベース・ユニット(ME-BXC-BU100/BU100T)
ME-BXC-BU100（LEMOコネクタ） ケーブル
SMPTE 311M カメラケーブル (SMPTE 304 コネクタ)
ME-BXC-BU100T（多治見コネクタ） ケーブル
多治見無線電機社製OPS2401-Pプラグ
OPS2403-Jジャック付光カメラケーブルME-BXC-BU100/BU100T共通仕様 ケーブル長
最大 500m (カメラケーブルを介してカムサイト・ユニットへ給電時)
最大 2000m (カムサイト・ユニットへローカルで給電時)動作温度
0°C~40°C
質量
1.60kg
寸法
200mm x 200mm x 42mm (突起部を除く)
電源電圧
DC 12V〜17V
消費電力
最大60W(カムサイト・ユニット給電、 コントローラー給電を含む)
使用例
スローモーション再生
クワッドリンク 3G-SDI でスローモーションシステムに接続させ、1080pの画質で1/4スローモーショ ン再生が可能です。

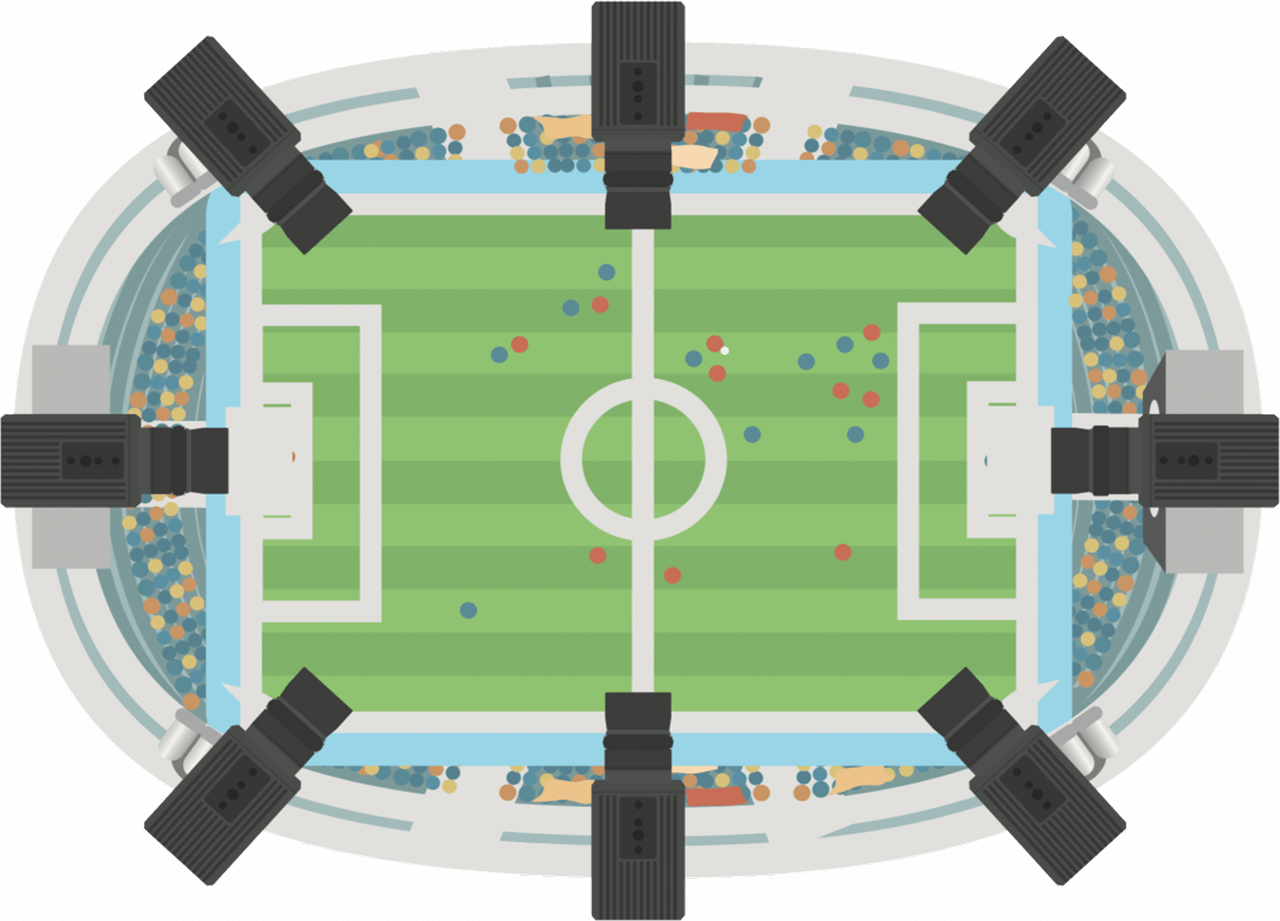

多視点映像
カメラ、レンズとも価格がリーズナブルなことから、 多視点映像撮影のため複数台カメラの設置がしや すくなります。
スポーツ判定システムのためのソース映像
ハイスピード、高解像度画像と露光タイミングの同期によって、判定システムの精度が格段に向上します。
スポーツ中継に適した広角、クローズアップ撮影
カメラを選手に近いところに 設置して広角レンズを使用することで迫力のある映像を撮 ることができます。
スポーツコーチングへの映像活用
ハイスピード、高解像度画像と露光タイミングの同期によって、正確なスポーツ解析が可能となります。
またスローモーション再生を活用して、選手のパフォーマンスチェック、コーチからの適切なアドバイスなどが可能となります。
製品構成・型番
製品構成・型番
ボックスカメラ (ME-BXC-CM100)
型番
JANコード
価格
ME-BXC-CM100
4562393843009
748,000円(税込)
製品構成
●カメラ本体 ●取扱説明書
カメラコントローラー (ME-BXC-RC100)
型番
JANコード
価格
ME-BXC-RC100
4562393843016
275,000 円(税込)
製品構成
●カメラコントローラー本体 ●取扱説明書
カムサイト・ユニット (ME-BXC-CU100/CU100T/CU100SC)
型番
JANコード
価格
ME-BXC-CU100（LEMOコネクタ）
4562393843023
968,000円(税込)
ME-BXC-CU100T（多治見コネクタ）
4562393843139
987,800円(税込)
ME-BXC-CU100SC（SC）
–
957,000円(税込)
製品構成
●カムサイト・ユニット本体 ●取扱説明書
ベース・ユニット (ME-BXC-BU100/BU100T/BU100SC)
型番
JANコード
価格
ME-BXC-BU100（LEMOコネクタ）
4562393843030
1,078,000円(税込)
ME-BXC-BU100T（多治見コネクタ）
4562393843146
1,097,800円(税込)
ME-BXC-BU100SC（SC）
–
1,067,000円(税込)
製品構成
●ベース・ユニット本体 ●取扱説明書
システム構成により、記載の基本仕様が変更される場合があります。
コミュニケーションケーブル（ME-BXC-CC**M)
型番
JANコード
価格
ME-BXC-CC3M（3m長）
4562393843153
16,500円(税込)
ME-BXC-CC5M（5m長）
4562393843160
22,000円(税込)
ME-BXC-CC10M（10m長）
4562393843054
30,800円(税込)
ME-BXC-CC30M（30m長）
4562393843061
63,800円(税込)
ME-BXC-CC50M（50m長）
4562393843078
85,800円(税込)
ME-BXC-CC60M（60m長）
4562393843177
101,200円(税込)
